[视频][图文]大有(Devon)5230-Li-12TSI 12V锂电冲击钻:开箱篇

DEVON 5230 12V锂电双速三功能冲击钻 系列文章包含 :

开箱篇”、“试用篇”、“拆解充电器和电池”、“拆解机头”。本文为“开箱篇”。

本文是开箱篇!

关于冲击钻的争议一直比较大,特别是某些diy论坛,冲击钻=鸡肋几乎是定式,个人觉得这种看法太片面,冲击钻本身只是电钻的功能扩展,硬拉它和电锤比打墙孔是不公平的,正如你不能拉着电锤和电钻来比钻孔和轻便一样,工具之间不应该对立,而是互补。

锂电冲击钻是个不错的东西,能实现电钻/螺丝批/打墙孔三功能,在四百左右这个价位,锂电冲击钻,要牌子的话,貌似没得选,大有这款5230是刚推出的,定这个价位,有点肩负使命的意思。发布不久我就拿到手了,一直没时间折腾,拖到现在才开箱查看。。

先上开箱视频。


以下是图文开箱记录。



红色包装盒,盒子看起来有点皱皱巴巴,因为里面的工具箱就是软壳包。

正面,貌似没啥信息,就是多国语言写了产品名称,这是大有战略转移,针对全球市场的先兆么?如下图。

10 正面



包装盒反面如下图,这款机器的讲解,看起来大有对这款新机型很有信心。

20 大有5230锂电冲击钻反面



大有包装盒上常见的封箱贴,然并卵,开箱并不是从这里开,这个漂亮的封箱贴更多的是其装饰作用吧,不过盒子两边还是用了透明的圆形封箱贴,能起到作用。

有个比较困惑的事情,狗东客服坚持说这货是6个月保修,但是这个封箱贴上明明写着12个月。如下图。

30 大有5230锂电冲击钻封箱贴



包装盒上方,这里可以开口,里面对应的是工具包的提手,也算是一个小用心吧,方便客户拧回去,比抱着体面点,如下图。

40 大有5230锂电冲击钻这里撕开对应布包的提手



打开纸盒子,拉出布包。。。第一感觉像一台便携笔记本的软包,挺秀气的。。如下图。

50 大有5230锂电冲击钻打开盒子就是布包



除了稍微厚了点,,确实像笔记本软包,拧着去干活,有点白领上班的感觉。

70 有点笔记本包的调调



提手,作为工具包而言,还是秀气了点,而且这个提手貌似设计有问题,个人觉得应该装在另一边,,后面会提到。。如下图。

80 提手



拉链不错,很喜庆。。

90 拉链

打开,第一眼,如下图。

100 打开的情况



所有的东西,,1机,1电池,1充电器,1集尘盒,1说明书,1软杆,1说明书,1保修卡,1售后网络表,2批头,2石工钻头

110 大有5230锂电冲击钻所有东西



这个网兜,唉,怎么说呢,朝向是对的,因为翻开,口应该朝上。。。但是包包的提手位置设计错了,竟然设计在网兜底部的那一面。

所以,你懂的,你如果在网兜里装小东西,一拧包,就会倒出来掉到箱子里,只能装几张图纸吧。。不知道设计师是怎么想的。。如下图。

120 这个网兜和提手的方向设计的有问题



这里的放机器的位置设计的还是不错的,如下图。

115 这种设计不错



舒舒服服的躺里面,对机器能起到很好的保护。

118 正好放里面



朔料袋子里所有的东西,1说明书,1保修卡,1售后网络表,2批头2石工钻头,如下图。

130 说明书袋子里的东西



说明书上对机器参数的描述,就这个参数,对于12V电钻而言,还是很强大的,扭矩到了35牛米,如下图。

140 参数,对于12V设备来说还是很猛的



这里是关于机器结构的描述,如下图。

150 大有5230锂电冲击钻结构图



保修条例,里面明明写了12V锂电钻是12个月保修,但是狗东客服坚持说是6个月,不知是她业务不熟悉啊,还是保修卡没有修改过来。如下图。

160 大有5230锂电冲击钻保修条例



下图是附送的批头和钻头。

170 附送的批头



下图是附送的软连接杆,这东西平时用不到,关键时候能起大用,使用的时候注意力矩上限。

180 附送的软杆



这是附送的集尘盒,常见孔径都有,打墙孔的时候穿着钻头用的,灰会落到盒子里(大部分),还是挺不错的。如下图。

190 附带的集尘盒



这个腔容量不大,小孔用用,这个机器也只能打小孔。

200 集尘盒里面就是空腔



充电器,做工什么的不错,但是拿到手上就感觉分量不对。如下图。

210 大有5230锂电冲击钻充电器



仔细一看,0.8A的普通充电器。

这一点个人比较困惑,各家的定位都是锂电冲击钻高于锂电钻,大有偏偏连5241这种入门锂电钻都用3.2A 快冲,却给5230冲击钻用普通冲。

唯一的解释应该是为了降低售价,提升竞争力,毕竟快冲虽好,但未必每个人都需要。

220 0.8A的普通款



上面把所有附件都说完了。

下面主角登场,看相还是不错的,就是第一感觉整体结构有点不紧凑,主要是那个电池位有点怪怪的,如下图。

230 大有5230锂电冲击钻主角



体型其实没有图片感受的大,整体比博士TSR1080大一点而已。当然,博世TSR1080的体型也不小。如下图:

240 大有5230锂电冲击钻与TSR1080对比



这样摞着看就比较清楚了,大致就是宽半个夹头,高一点,考虑到这是冲击钻,而且电池仓是那种奇葩的形式,体型控制也算不错了。如下图:

250 大有5230锂电冲击钻与TSR1080重叠对比



拿到手上适应后,手感挺好的,好于手柄内置电池仓的机型。如下图:

260 大有5230锂电冲击钻手持习惯后其实并不算大

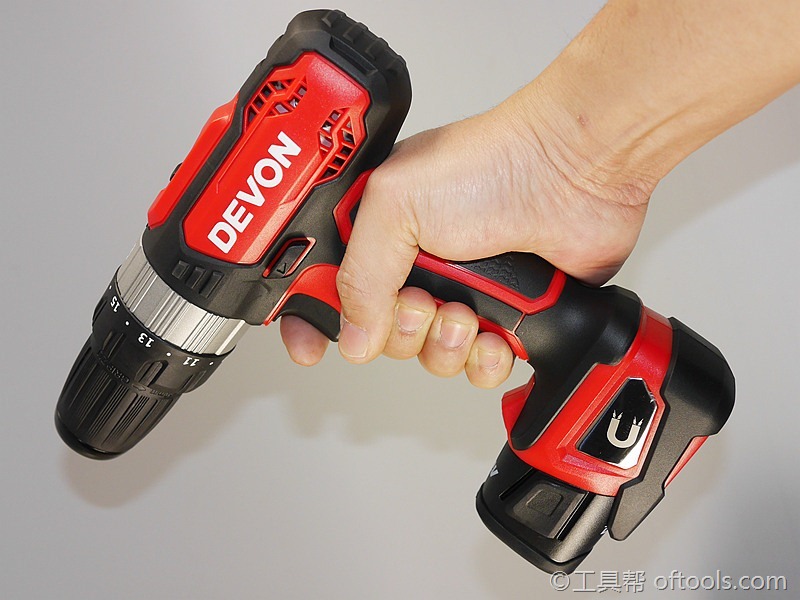

纺锤结构确实能起到平衡作用,尽管这是一台体型较大的锂电钻,但是手感控制令人满意,主要是手柄不需要考虑电池位,可以完全按人体工程学来,如下图:

270 大有5230锂电冲击钻手感比普通12V的好



从这个角度看,整体很纤细,是不是有点凹凸有致的感觉。。。如下图:

280 手感主要是因为手柄可以做的很瘦



这么对比就明显了,博世TSR1080的手柄明显比大有5230粗。

290 大有5230锂电冲击钻和博士tsr1080手柄对比



这里顺带说个题外话,博士TSR1080的手感也不错,得益于它手柄是细脖子,在上图,博世手柄的脖子处和大有5230一样粗,这主要是其设计上卖了一个小聪明,它故意延长了手柄,让电池仓退后到手柄的下半部分,如此换来了细脖子。

再看下图,博世GSR10.8与TSR1080手柄方面的对比,TSR1080长一截啊,好明显的一截啊,,但是GSR10.8的手柄脖子粗一圈,好明显的一圈啊,清楚了吧。。

左边是GSR10.8,右边是TSR1080,这是以前我录的一个视频的截图。GSR的紧凑结构算是10.8V(12V)机器里的典范的,但是问题同样明显,手柄脖子粗,这个问题在GDR,GSB身上同样明显,这样的设计对于手感的影响是好还是坏,我不发表意见,厂家肯定有厂家的道理,毕竟是他们才是专业。

GSR10.8 对比 TSR1080



再回到大有5230冲击钻上来吧,虽然这个套机在充电器上有缩水,但是从整体蒙皮的面积来看,这个机器的定位还是较高的。

那个银色的圈圈,朔料喷漆的,很掉档次。搞不懂大有的设计师为什么喜欢这个调调,大有5601上有,5228上有,5241上有,5262上也有,算了不说了。。

295 整体来说包皮的面积还是很大的



看细节吧,整体模具做的还是很好的,蒙皮什么的没见明显瑕疵和毛刺,东西好不好看只是设计师水平的问题,做工细节那就代表了厂家的硬实力了。

大有的机器在这方面还好,算在国产货里稳居一线。。

298 大有5230锂电冲击钻细节还好



再看这里,大有DEVON标志前面,三个突起的蒙皮橡胶块,这就很不错,虽然有些突兀,但是好处还是大大的。

300 这里终于做了橡皮凸起



如下图,凸起橡胶块的好处就是,机器卧放的时候,可以撑起机体,避免沙砾划伤壳体,倒下的时候也说不得能起一点缓冲作用吧。

310 凸起的贴皮可以保护机身



别不以为然,没这个设计,时间长了就变成这货的模样:

IMG_0361



当然,问题还是有,电池仓这里依旧是硬着陆

315 但是这里还是没设计好



这一面是铭牌,全英文的,有种外贸货的感觉,难道真要面向全球了。大有之前的铭牌是中文的。

320 大有5230锂电冲击钻铭牌



三爪夹头,单杯自紧的,值得特别说一下的是,这个夹头特别设计了锁定,也就是拧紧后会听到咔嗒一声锁死,可以有效防止冲击震动中松开夹头。这个设计还是很不错的。如下图:

330 单杯自紧夹头 带自锁



夹头后面的黑圈是用来调节力矩输出上限的,17个档,超过设定力矩,内部就会打滑,从而起到保护螺钉或者丝口的作用,如下图:

340 夹头,力矩环,模式环



银色的圈圈是模式调节,左到右分别是: 钻/螺丝批/冲击档 。

钻 模式,也就是没有力矩限制,内部转矩直接输出,钻孔的时候用的。

螺丝批 模式,这个时候力矩调节环生效,会有力矩输出上限,超过了就内部打滑,拧螺丝的时候能保护工作对象的作用。

冲击 模式,打墙孔或者硬脆材质时用的,用力压下时内部特别设置的齿轮盘会交错震动,产出高频率的冲击力。

350 大有5230锂电冲击钻模式切换特写



这是档位切换,双速,这个速跟电子调速是两回事,这里指的是机械切换,切换内部齿轮组,电子无极调速就在这个基础上进行。简单点说吧,电子调速调节的是内部电机的转速,这里的档位切换切换的是减速比例。类似于油门和变速箱的意思。。

低速档 0~350转/分钟,适合拧螺丝。

高速档最高速度0~1300转/分钟,适合钻孔。

360 大有5230锂电冲击钻双速切换



冲击钻的尾部也蒙了橡胶皮,还是凸起防滑的设计。这主要是因为冲击钻打墙孔的时候需要另一只手来帮忙按压的原因吧。如下图:

390 大有5230锂电冲击钻尾部特写



手柄特写,看起来还设计了线条,凹凸有致的感觉,不用考虑电池体积,可以直接按人体工程学来,所以手感好于内置电池仓的锂电钻,这是应该的。如下图:

370 大有5230锂电冲击钻手柄特写

380 大有5230锂电冲击钻手柄特写



下图是下置的照明灯,挺不错的,18V/20V机器上的待遇在12V机器上实现的。

400 大有5230锂电冲击钻下置照明灯

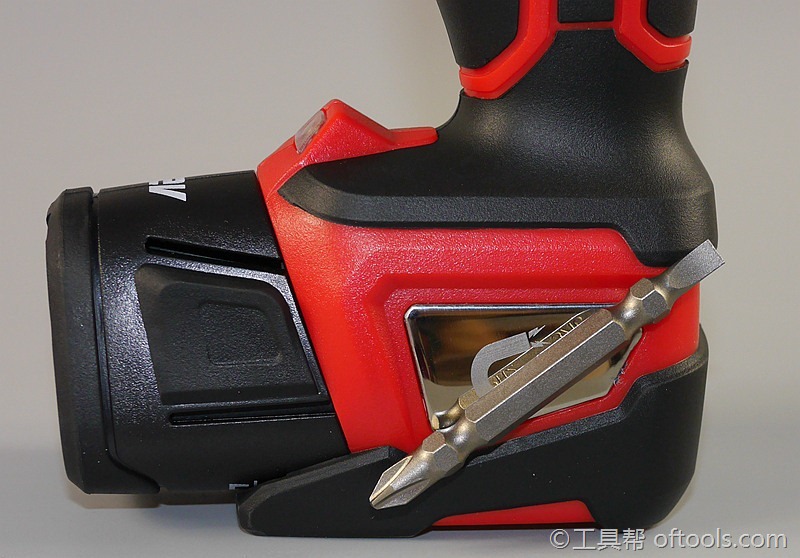

脚上还设置了一个磁铁,可以吸附批头/钻头/螺钉之类的,小设计大用途。如下图:

410 磁铁可以吸附批头和螺丝钉



基本上容易撞到的位置都包了软皮。如下图:

420 脚上也包了软胶



下图是电池和电池仓,也就是锂电钻的脚,下置电池的的设计目的,一是为了整体质量分布平衡,二是可以让机器能站立起来,三是高电压的电池包太大无法插入手柄才不得不下置电池。

显然大有5230冲击钻是出于前两个目的,但是为了兼容之前的电池规格,依旧做成了品字形电池仓,导致“脚板”太窄,放置的时候不够稳当。

另外整机的重心也有些靠前,立放着有向前倒的倾向。可能下一代机器会做改进吧。

430 电池通用



虽然充电器缩水了,但是电池依旧沿用了以前的高性能电池。如下图:

440 大有5230锂电冲击钻电池



电池仓特写。

450 大有5230锂电冲击钻电池仓



最后充电中,以备做功能测试用。

460 大有5230锂电冲击钻电池充电,准备测试

感谢围观工具帮!
