奥睿科(ORICO)HPC-4A5U 智能5口USB数码充电器 拆机/小试

太忙了,两个月没更新内容,这次到手了5口USB排插,也就几十块钱的价位,感觉有点意思,就拆一只看看。

这类多USB口排插是近两年才开始流行的东西,

这个型号HPC-4A5U,有4位插座,5个USB口,其中USB输出功率标称达到40W(总功率),还是挺不错的!

1、ORICO HPC-4A5U 智能插座

外观还是挺不错的:

2、ORICO HPC-4A5U 智能插座 外观

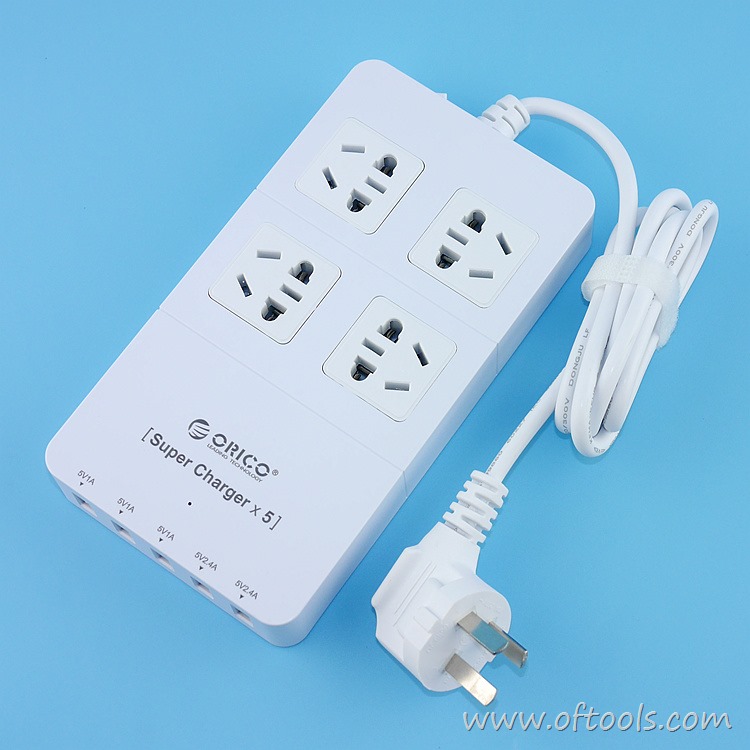

如下图,3个1A口,2个2.4A口,后面测试发现这几个口貌似没啥区别:

3、ORICO HPC-4A5U 智能插座有5个USB口

背板由4颗螺钉固定,两颗明,两颗暗,左侧边卡扣咬合,如下图:

4、ORICO HPC-4A5U 智能插座 有四颗螺钉固定,其中两颗隐藏

4颗螺钉,2个脚垫:

5、ORICO HPC-4A5U 智能插座 4颗螺钉

卸掉螺钉后,背板就可以直接掀开了,USB输出电路很显眼,占了不少面积,如下图:

6、ORICO HPC-4A5U 智能插座开壳整体图

侧边是卡扣,模具细节不错,如下图:

7、ORICO HPC-4A5U 智能插座 模具做工细节

排插内部结构特写,最左边大块电路板是40W的USB输出,靠右边中部那团黑热缩管包着的是滤波电路,如下图:

8、ORICO HPC-4A5U 智能插座 电路分布特写

排插的出线有加固,如下图:

9、ORICO HPC-4A5U 智能插座 出线加固

总控开关特写,250V 6A,125V 10A,这里厂家有些省了,不过这类智能插座很少会插大功率电器。如下图:

10、ORICO HPC-4A5U 智能插座使用开关参数

这里是滤波电路,设计了两颗螺钉位孔,只使用了一颗螺钉,靠近出线口的那颗螺钉没上,

个人觉得这里正对着出线处,不上螺丝也好。如下图:

11、ORICO HPC-4A5U 智能插座的滤波电路

划开热缩管,特写:

12、ORICO HPC-4A5U 智能插座的滤波电路特写

这里有个细节,线圈上点了胶。如下图:

13、ORICO HPC-4A5U 智能插座滤波电路线圈点胶加固

继续,插座使用铜线串接,焊点饱满:

14、ORICO HPC-4A5U 智能插座 不是一体铜条

铜线直径约1.15mm,换算成截面积约为1平方毫米:

15、ORICO HPC-4A5U 智能插座 使用铜线线径1.15mm

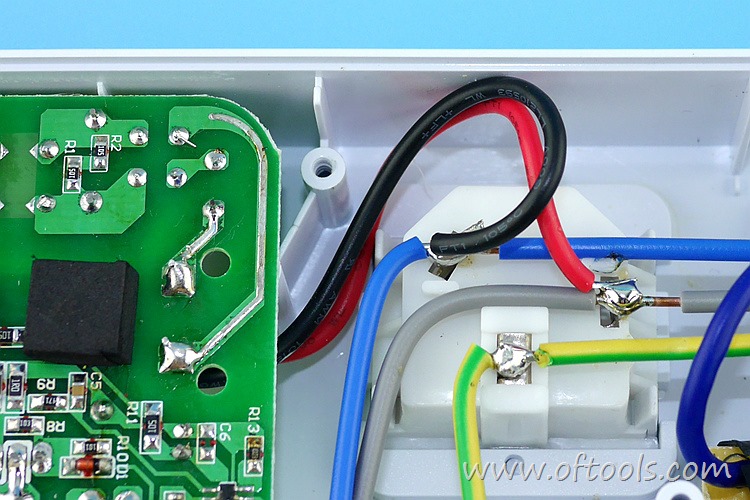

继续,红黑线,这里是USB输出电路的进线。强迫症党可以在侧面装一个开关,单独关闭这块电路。如下图:

16、ORICO HPC-4A5U 智能插座 5V电路区输入线

USB输出电路特写,仔细看了一下,元件很满,没有空位:

17、ORICO HPC-4A5U 智能插座的40W USB输出电路

翻过来,这边元件也比较满,而且在缝隙里填了胶,特写:

18、ORICO HPC-4A5U 智能插座 5V输出电路

换个角度,上面揭开的黄色绝缘胶布内,是金属板:

19、黄色胶布内部是金属板

再换个角度,这里有一整条铜板,做散热用:

20、ORICO HPC-4A5U 智能插座 换角度可以看到散热的铜条

再换个角度,特写:

21、ORICO HPC-4A5U 智能插座  5V输出电路特写

以上拆解完毕!下面简单使用。

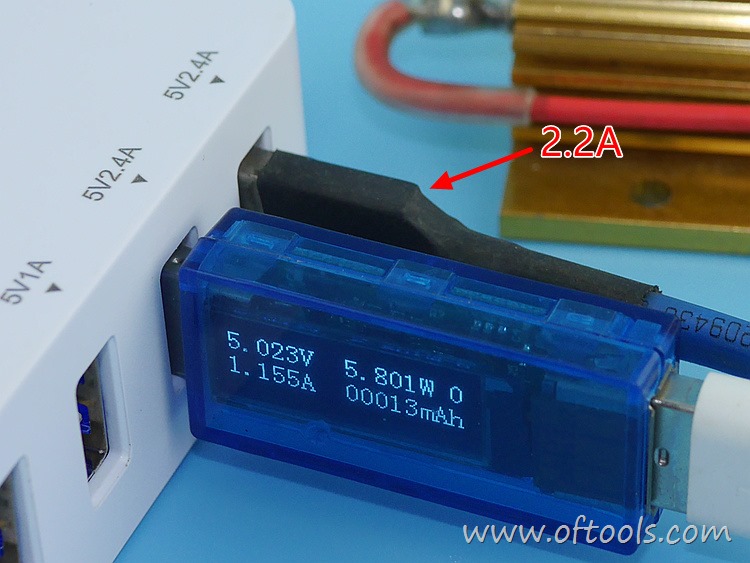

手头有个2.2欧的电阻器,正好用来测试5V放电能力,如下5图,可以看出输出电压几乎稳定在5V,5口都能单独输出2.2A。

23、ORICO HPC-4A5U 智能插座 5个USB口输出都能过2A

24、ORICO HPC-4A5U 智能插座 5个USB口输出都能过2A

25、ORICO HPC-4A5U 智能插座 5个USB口输出都能过2A

26、ORICO HPC-4A5U 智能插座 5个USB口输出都能过2A

27、ORICO HPC-4A5U 智能插座 5个USB口输出都能过2A

随便找来一台小米手机,测试原装充电头,充电电流0.594A(电池很满)。如下图:

28、对比测试1,小米1A充电器

插到智能插座上,1A口和2.4A口,电流分别是0.505A/0.520A,差别不大,如下两图:

29、对比测试1,差别并不大

30、对比测试1,差别并不大

又找一台魅族手机,原装充电头电流1.324A,如下图:

31、对比测试2,差别并不大

再次分别插到1A和2.4A口上,分别得到1.318A 1.295A,差别依旧不大。如下两图:

32、对比测试2,差别并不大

33、对比测试2,差别并不大

这个时候突然插上之前那个电阻器,进行大电流放电,手机充电电流下降0.14A,应该是因为电压下降了0.053V。

34、对比测试,加上大负载,影响并不大

最后看看铭牌:

22、ORICO HPC-4A5U 智能插座的铭牌

完毕,

总的来说,

这只排插外观不错,模具细节不错;

交流插位上用料一般,严格的说达不到2500W,如果你打算经常插大功率电器,这个不适合;

在USB输出上,做工用料倒是不错,使用起来与原装充电器差别不大,当然,设备不同,肯定有些例外!

另外就是1A口和2.4A口,使用起来貌似没什么区别!

就这个价位来说,性价比还是不错的,毕竟一个单独的5口USB充电器都要大几十,这个好歹附带了4位插排,这样搭配,有利于节约桌面空间,旅游的时候使用也很方便!

———————————————————————————————
