赛拓9721 710W角磨机开箱、拆机

角磨机这东西很常见了,磨,切,割,用途广泛,会动手的玩友基本上都有这类工具,就不做介绍了。

赛拓这个牌子产品线比较杂,有的质量好有的质量差不好一概而论,到手一台角磨机,开箱拆机看看。

全新箱装,如下:

1,赛拓710W角磨机外包装图

印象中带箱子的角磨机不多,便宜的更是没见过,这个赛拓带一个质量普通的箱子,还是挺方便的,如下图:

2,赛拓710W角磨机朔箱装

开箱,角磨机一台,扳手一只,手柄一个,砂轮一片,说明书一份!箱子设计过,角磨机,手柄有对应位置存放:

3,赛拓710W角磨机全套配置

附件特写,如下图:

4,赛拓710W角磨机附件特写

角磨机特写,做工算可以的:

5,赛拓710W角磨机主机特写

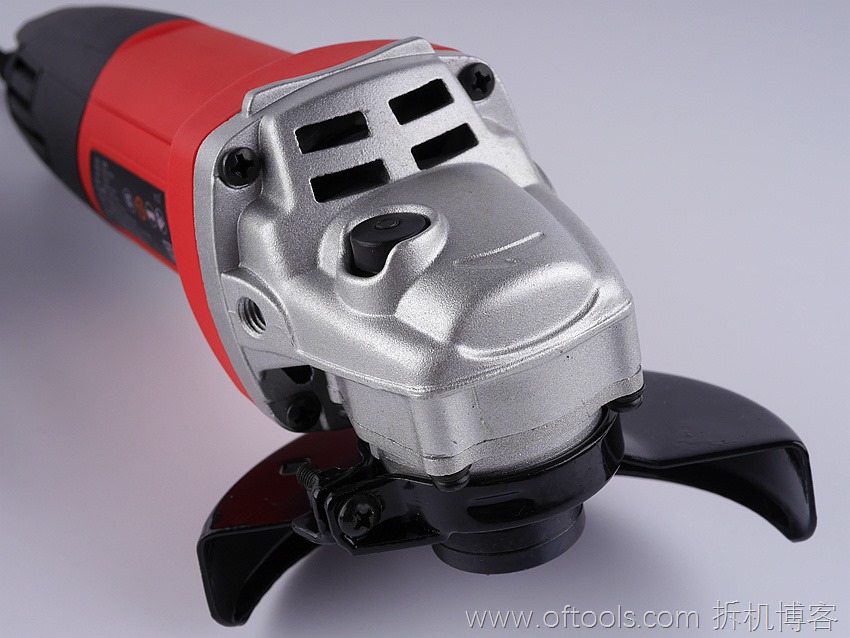

机头特写,如下两图:

6,赛拓710W角磨机铝合金机头

7,赛拓710W角磨机机头特写

铭牌特写:

8,赛拓710W角磨机机身铭牌

后置开关,务必养成插电前查看是否为关闭状态:

9,赛拓710W角磨机后置开关

电源线特写,2X0.75平方毫米:

10,赛拓710W角磨机电源线材特写

装上手柄和砂轮片的样子,细腰设计,手感不错,如下图:

11,赛拓710W角磨机装上手柄的样子

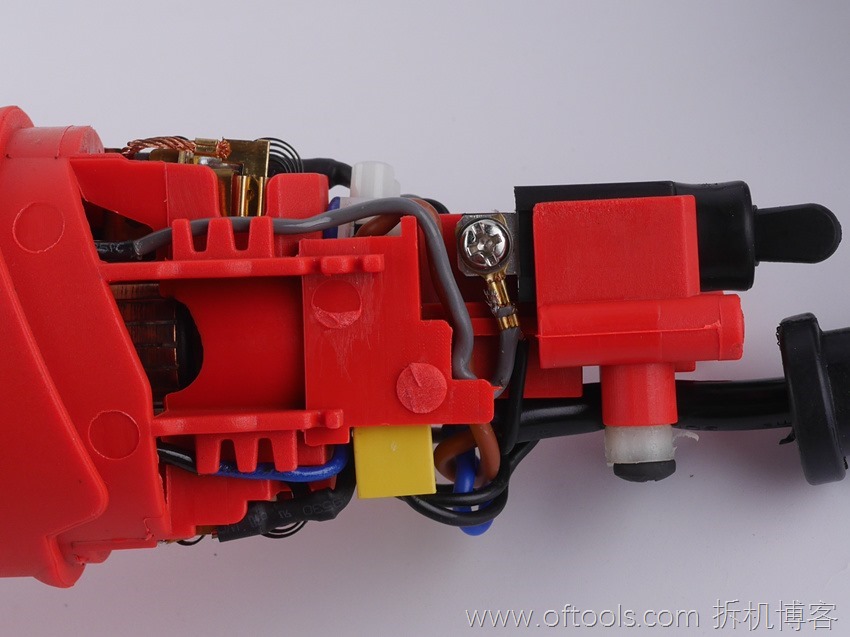

拧下尾部两颗螺丝,就可以打开电路仓,换碳刷就在这里,布线比较规整,如下三图:

12,赛拓710W角磨机电路部分特写1

13,赛拓710W角磨机电路部分特写2

14,赛拓710W角磨机电路部分特写3

开关特写,如下:

15,赛拓710W角磨机开关特写

电容特写,如下:

16,赛拓710W角磨机电容特写

换碳刷很简单,把卷簧拔到旁边,就可以去除碳刷,新机器,图中碳刷还没磨合:

17,赛拓710W角磨机碳刷特写

拧开4颗螺丝,就可以打开机头,直角减速传动,伞齿+齿盘,几乎所有的角磨机都是这样,如下图:

18,赛拓710W角磨机拆开机头

如下图白色箭头所指,就是机头上的主轴锁定机构,换砂轮片时,按下会卡住齿轮盘上的凹坑,锁定住,所以千万不可在运作状态下按下。。。。。。

19,赛拓710W角磨机锁定机构

主轴使用了两颗轴承,6201Z和696Z,如下图红色箭头所指:

20,,赛拓710W角磨机主轴使用双轴承

696Z轴承特写:

21,赛拓710W角磨机主轴尾部轴承型号696Z

6201Z齿轮特写:

22,赛拓710W角磨机主轴前轴承为6201Z

主轴零件合影:

23,赛拓710W角磨机机头拆解特写

继续,拧开四颗螺丝,就可以抽出转子,如下图:

(此前请先取掉碳刷,不然会卡住)

24,赛拓710W角磨机转子特写

伞齿轮特写,拧开顶端的那个螺丝就可以取下来,观察了一下貌似上了紧固胶,作罢,这里就不拆了,如下图:

25,赛拓710W角磨机伞齿轮特写

如下,散热风扇特写:

26,赛拓710W角磨机风扇特写

如下,转子特写,上面的凹坑是做过动平衡留下的痕迹:

27,赛拓710W角磨机转子特写

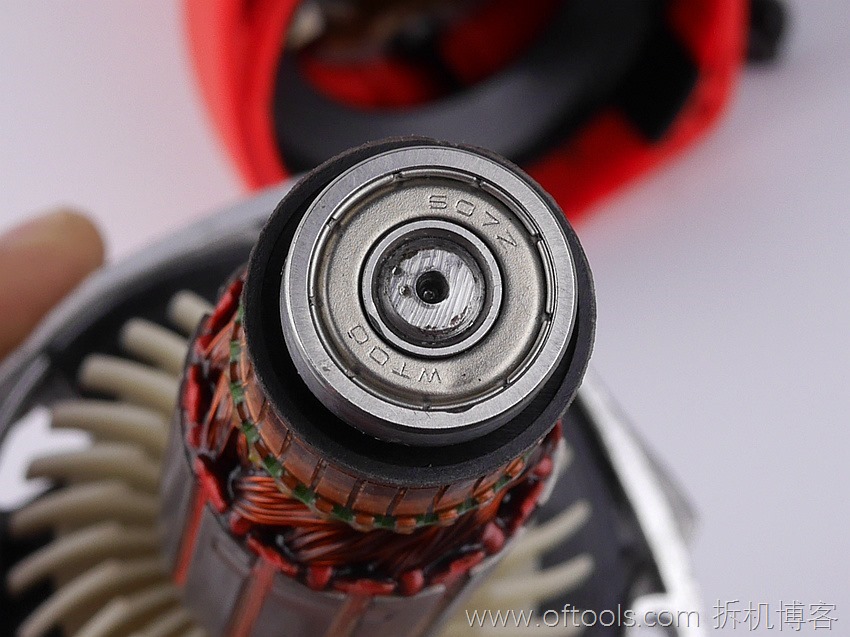

继续,转子特写,尾部是一颗607Z轴承:

28,,赛拓710W角磨机转子特写2

29,赛拓710W角磨机转子尾部轴承607Z

继续如下定子部分特写,有点紧,没弄出来,没有专门的工具,作罢:

30,赛拓710W角磨机定子特写

31,赛拓710W角磨机定子特写2

如下三图为说明书,可以看看:

32,赛拓710W角磨机说明书1

32,赛拓710W角磨机说明书2

32,赛拓710W角磨机说明书3

完毕,该有的都有,没坑没省,做工也不错,个人对赛拓的东西不抱期望,这个角磨机算超出了期望值。。。

带箱子是不错的卖点,收纳和取用会方便很多。。。

感谢围观工具帮!
