[视频][图文]华盛昌(CEM)DT-85A迷你型噪音计/声级计 试用/拆机

下手噪声计,主要是想测试一下常用电动工具工作时候的噪声,相互有个比较,不需要很高的精度,做参考即可。

CEM DT-85A是一款入门级别的仪表,价位一般在一百块左右,可以接受,功能也够用,确定下单后很快到手了,

录了个简单的试用视频:



下面是图文介绍,拆机是必须的!

朔壳封装的,简单明了,送了一块9V的电池。如下图。

10 CEM DT 85正面



20 CEM DT 85反面

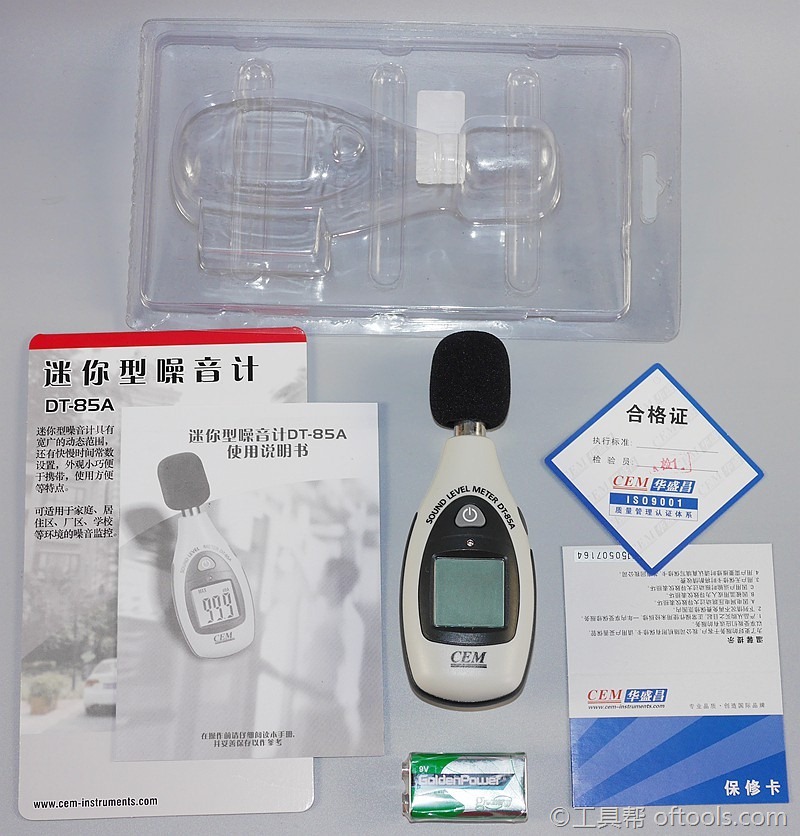

如下图所有东西:主机,说明书,保修卡,合格证,电池。

30 CEM DT 85所有东西



主机做工看起来还不错,正脸很简洁,探头,电源键,光线感应孔,屏幕,商标。。如下图。

40 CEM DT 85主机正面



反面,电池盖和三脚架接口。如下图。

50 CEM DT 85主机反面



侧边,安置着 最大值/最小值 按键,手持时大拇指正好可以按住。如下图。

60 CEM DT 85主机侧面



另一边没有,,大半圈黑色的是橡胶材质。如下图。

70 CEM DT 85主机侧面



探头,海绵套可以捋下来,如果随机能另外附送一个海绵套就好了,这套子不值钱,但是要卖的话又是麻烦。。如下图。

80 CEM DT 85探头



9V电池仓。

90 CEM DT 85电池仓



电池仓比较挤,属于正好放下的那种情况,放置电池的时候要注意别压倒接头导线,否则盖不上盖子。(做示范的这个电池不是附送的那一颗)

100 CEM DT 85安装电池很局促



开机,反应比较灵敏,显示很简单,就是当前环境噪声。如下图

110 CEM DT 85开机即用



开关电源键下方那个透镜小孔是感应光线的,用来控制屏幕自动背光,会自动根据环境光来无级调节。如下图用手挡着背光就自动亮了,根据遮挡的程度亮度不同。

120 CEM DT 85自动背光



壳体整体看起来还是比较厚实的,靠四颗螺钉固定。

130 CEM DT 854颗螺钉



毫无阻碍的打开,电路板比想象中复杂。如下图。

140 CEM DT 85拆开



电路板特写,感觉用料还是比较足的,没见明显空位。如下图。

150 CEM DT 85特写



160 CEM DT 85特写



这一圈是橡皮的。

170 CEM DT 85 皮圈





电路板翻过来,是屏幕,还可以看到那个光敏元件(开关键和屏幕之间),就是靠它来检测环境光线自动调整屏幕背光。如下图。

180 CEM DT 85电路板反面





完毕,最后看看官方的介绍:

官方示意图

官方参数

官方使用说明

官方示意图





大致就是这样吧,新机到手,还没资格深谈,以后在使用过程中如果有新的发现会重新编辑本文。
