[视频][图文]大有(Devon) 9314 自垂激光标线仪/投线仪 评测拆解

自从装歪了几次挂件后,便下决心搞一个投线仪,要求功能简单,能用即可,前几天看到了大有的这一款,感觉还不错,能满足要求,于是下手了。

大有(Devon) 9314 自垂激光标线仪是个很小巧的玩意,体型相当于一个稍大一点的卷尺,据说官方说这货是最小的两线仪。

所谓两线,就是横线和竖线,能实现的功能也就是投十字,投横线,投竖线。

所谓自垂,也就是内部投线机构是像线锤那样悬挂着,利用地球重力实现垂直/水平定位,这是最简单也最有效的方式。

(没见过线锤的自己百度吧,最简单的线锤就是一根线拴一块砖头)

拍了一个开箱和试用视频,有空的可以看看:



下面是图文介绍。由于图片较多,本文分成两部分来说——开箱篇和拆解篇。



开箱篇:

这个型号是大有最低档的投线仪,纸盒简装,价格一般定在两百左右吧,相对杂牌来说比较贵,但是相对牌子货来说很便宜,质保一年。如下图。

10 大有9314纸盒装



侧面,条形码有上面的数字应该是产品编号,下面的数字是序列号,序列号是唯一的,盒子,机器,保修卡,三码合一。

20 侧面



封箱贴,大有所有的产品都用了封箱贴,开箱就要破坏这个贴。如下图。

30 封口贴



打开后很简明,主机卡在纸盒中央起保护作用。之前摇动有东西晃荡晃荡的,我还以为是主机没有固定,还腹诽了半天,结果打开后才发现是附送的电池在旁边的纸盒缝隙里窜动。

40 打开后很简单



所有的东西如下图。主机,电池,说明书,保修卡,条形码,盒子。

50 所有东西



说明书简单明了,因为这货确实没啥好介绍的,到手即用。如下图。

60 说明书



产品规格。使用两节AA电池不错,如果是锂电的话,家用这种一年用不了几次的状况下,过几个月要用的时候还得临时充电,反倒不如这样用干电池省事。

70 参数特写



主机确实比较小巧,有点像一个略肥大的卷尺。整体做工还不错,可能是定位在家用的原因,壳体并不算厚实。如下图。

80 主机特写



正面是一个玻璃窗,内部是两个激光头,通过圆柱透镜来实现投直线,两者相互垂直,于是形成了十字线。。

当初本打算自己diy一个,一算成本和时间,还不如直接买一个算了。如下图。

90 主机正面



侧面,设置了一个开关,这个开关同时控制是否锁定摆锤,纯机械方式的,后面会有拆解图。

100 主机侧面,开关



后面是电池盖,盖上贴了铭牌。如下图。

110 主机背面 电池盖

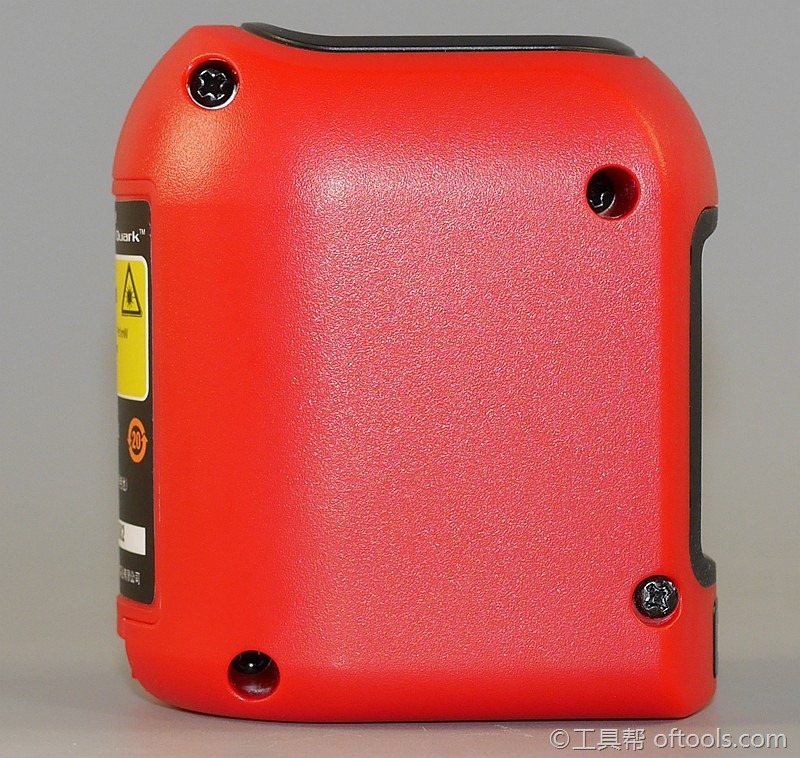

另一边没什么,有4颗螺钉固定。如下图。

120 另一面 4颗螺钉



顶部,有指示灯和模式键。还有quark字样,quark系列就是大有的家用系列。如下图。

130 顶头的模式切换



底部,1/4三脚架螺母,就是相机三脚架的那种接口了,显然,三脚架得自备啦,好在现在大部分人家里应该都有三脚架吧,实在没有去买一个吧,某宝上便宜包邮的很多。

要注意的是,如果要求使用自垂功能(自动水平)的话,三脚架最好带升降功能,因为自垂的时候,水平线只能投影在与机器等高的位置!

140 底面相机螺孔



电池仓,使用两节AA电池,也就是5号电池。对家用来说,特别是对这种不常用的工具来说,干电池反而比锂电池又优势。因为锂电池长期不用就需要维护,干电池则是随拿随用。如下图。

150 电池仓



装上电池后,直接开机就可以用了,顶部的模式键按动,可以调整三种模式,,下图是十字模式。

160 十字模式

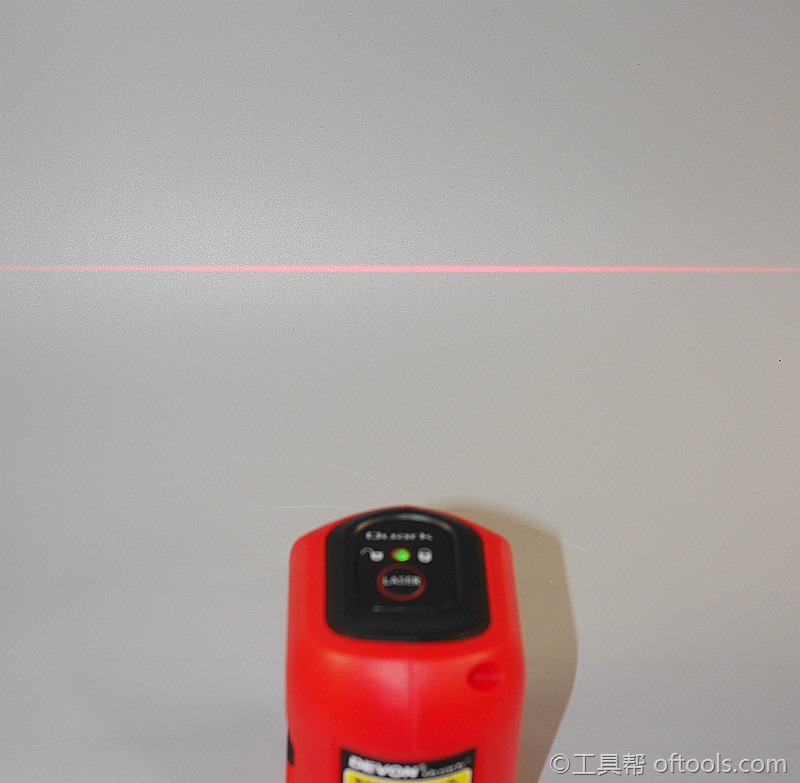

下图是横线模式。

170 横线模式



下图是竖线模式。。投线在室内来说亮度还是可以的,能满足使用要求,图片上颜色偏淡是因为有摄影灯照着。

180 竖线模式





关于自垂功能其实很简单,固定激光头的吊锤是悬吊在机壳内部的,依靠重力来找垂直/水平,这是最简单也是最可靠的方式。

如下图,放开锁定后(打开侧边开关),可以看到吊锤可以在一定范围内晃动。

190 工作时是悬吊的



关闭侧边开关,吊锤下方会有一个机构在弹簧的作用下弹起,托住吊锤,从而实现锁定的功能。锁定后就可以通过调节三脚架的云台来实现任意投线了(这个就得看你三脚架的功能了),这种方式也保证仪器在运输过程中的安全性。

要注意的是,如果吊锤是歪的,那么锁定的时候也会是歪的,这个锁定只是让吊锤不动,并不保证其在什么位置。

200 断电后悬摆会被托住



拆解篇:

这是一个很小巧的仪器,整体有4颗螺钉固定。拧开就可以打开。如下图。

210 拧下4颗螺钉



打开后,说实话,整体比我想象中复杂。如下图。

220 开壳,东西比想象中复杂



换个角度

230 换个角度



如下图这是一圈比较厚实的橡皮圈,一方面是保护镜片,一方面是隔绝灰尘吧。

250 橡皮圈特写

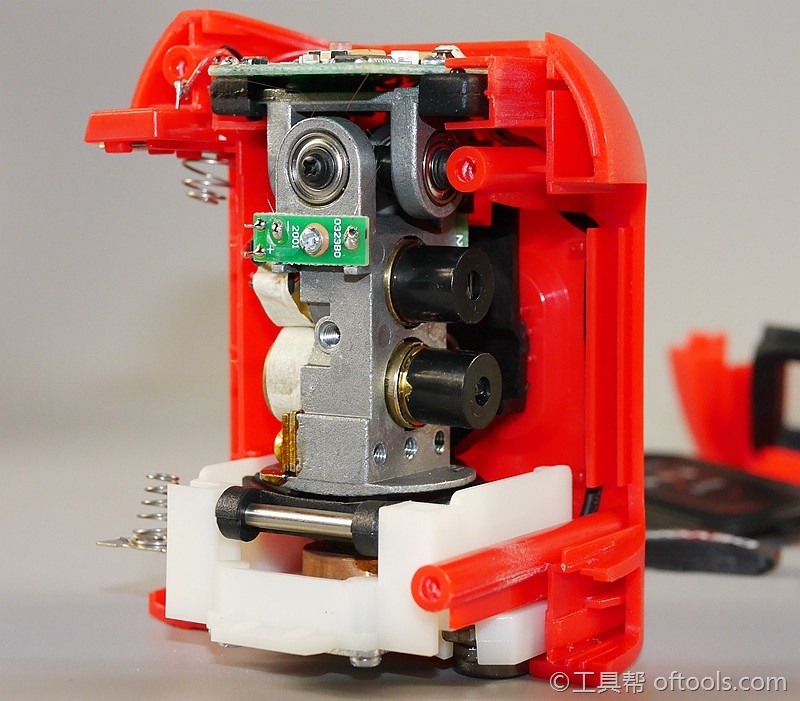

这样看就直观了,安装两个激光管的吊锤是悬挂着的,悬挂机构有两对轴承,万向节的方式。如下图。

最上方是激光管的驱动电路,然后就是吊锤的轴承,然后是嵌着两激光管的吊锤,最下面白色的机构是用来锁定吊锤的,最下方的电路是反馈吊锤位置的。

255 这样直观了吧





这是顶部的电路板,激光管如何工作就靠这里来控制。如下图。

260 顶部电路板



特写。

265 电路板特写



驱动电路与激光管是靠很细的漆包线连接,用这么细的铜丝,是尽量避免导线弹性对摆锤造成干扰。

这里也应该是全机故障率最高的位置,如果以后机器不亮了,可以自己拆开看看这里是否断了。如下图。

340 铜丝特写



注意看这里,吊锤下部分有两个后添加的铜垫子,应该是起配重的作用,毕竟铸造体不可能很精密,肯定要在装配时通过检验来增减配重。

345 配重

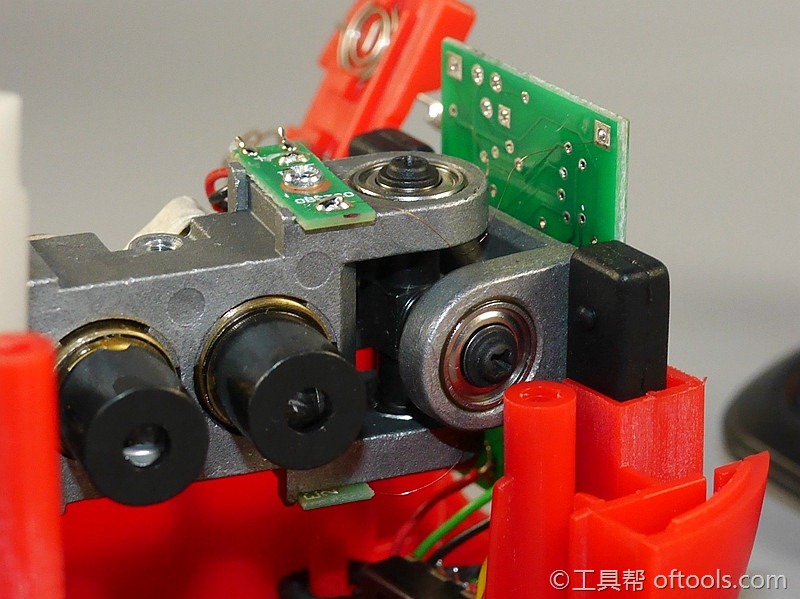

四个轴承组成的万向节,如下图。

330 万向节



如下图,吊锤是一体铸造的,最下方连着的柱体是铜的,为什么用铜质? 如果仅仅是配重,可以用别的更便宜的金属,比如大一点的铁块,或者铅块,没必要用铜质的,铜很贵!

这个问题我考虑了很久,直到发现铜柱体下方对应位置有一颗环形的强磁体,,感觉问题关键在这里,这里采用铜柱的原因可能是为了实现吊锤快速静止功能。

吊锤在那个环形强磁铁上方自由摆动时,铜柱体会切割磁感线,内部产生涡流,涡流形成磁场与强磁体相悖,于是生成了与摆动方向相反阻力,摆动越快阻力越大,直到静止。。

要实现较好阻尼效果,其一是该柱体电阻小,其二是本身不被磁铁吸引,再加上吊锤本身需要这个柱体密度越大越好,所以综合看起来,铜确实是最适合做这个柱体的材料。。

当然,黄金白银更合适,但是成本太高,脱离实际了。

320 摆垂是一体铸造的



吊锤正面。

325 激光头正面



吊锤反面。

328 铜质的激光头反面



看着不起眼的东西,其实是一套比较精密的机械,依靠地球重力来实现找垂直/水平,可以说只要厂家调试好了,就可以一直保持出厂精度。简单又直接的方式。

如下图吊锤在重力作用下垂直。。

350 利用重力垂直



吊锤的锁定是靠下方的一块活动托板,侧边开关向前拨动时,会压下托板,从而松开吊锤,吊锤就可以自由摆动,依靠重力来找平衡。

反之,侧边开关拨回时,下方托板在弹簧的作用下会抬起,从而托住摆锤,起到锁死的作用。

258 锁定机构



同时,这个侧边开关利用内壁的一个拨动开关,能实现开关机的功能。如下图。

360 开关



吊锤下方的铜质柱体会从托板中间的圆孔插入。这个托板表面是贴了柔软的橡胶皮的。如下图。

280 那个悬摆是插入孔的

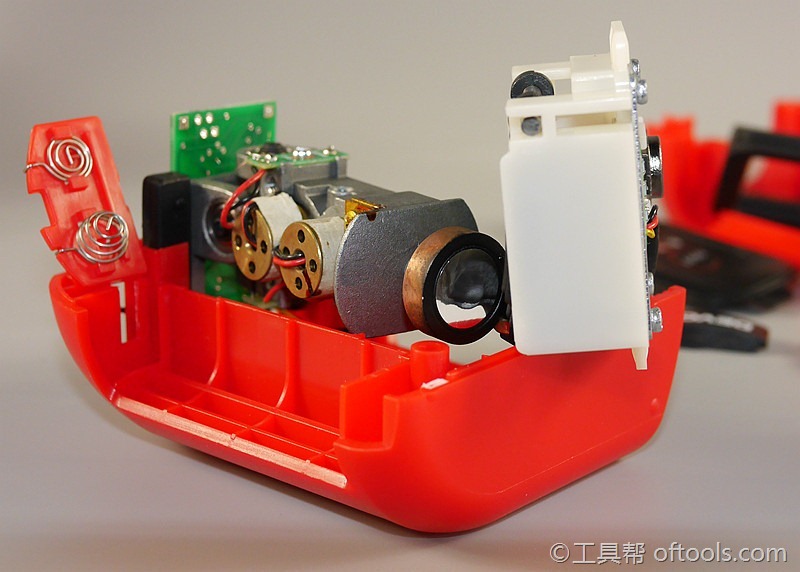

这个铜柱的底部嵌了一块中间微凸的平顶锥状反光膜。如下图。

290 底部有反光



如下图,底部有某种传感器。这个应该是配合上图的反光膜来监察吊锤的位置的,如果位置偏离某个值,这个电路就会给顶部的控制板某种信号,控制板就会让激光管闪烁,从而提示使用者如何调整。这个功能虽然简单,但是却可以让使用者调整仪器方位的效率更高。

环绕传感器的那个银色的圈圈是强磁体,用来配合吊锤下方的铜柱来实现摆动快速静止的作用,前面已经做了分析。

300 某种传感器



弹簧,如果侧边开关没有下压的话,这两个弹簧就会顶起托板来锁定吊锤。托板表面贴了橡皮,其一是增大摩擦力,其二是保护吊锤。如下图。

310 弹簧



如下图这是底部电路板,反馈吊锤位置用的。

270 底部电路板



整体介绍完毕,最后来看看官方的介绍,如下图是产品介绍。

结构





如下图是使用介绍:

产品特点



如下图是参数。

参数



整体介绍完毕,本文不会完结,以后在使用过程中如有新的发现会补充进来。

感谢围观工具帮。
