大有(Devon)5401-Li-20RH无刷锂电锤:拆解主机

大有(Devon)5401-Li-20RH 20V 无刷锂电锤系列文章包括:

开箱篇”、“拆解充电器”、“拆解电池”、“拆解主机”、“使用篇”。本文是“拆解主机”。


大年初一,应该是初二了,图文昨天已经弄好,结果视频到今天才完成,重新编辑了一起发上来~~

终于轮到主机了,大有5401作为大有第一款无刷锂电锤,也是国产里少有的无刷电动工具,定位不低,可以预计在大有后续产品中,肯定会有更多的各种无刷电动工具。

如下主角登场,算是新年第一拆,祝大家新年愉快~:

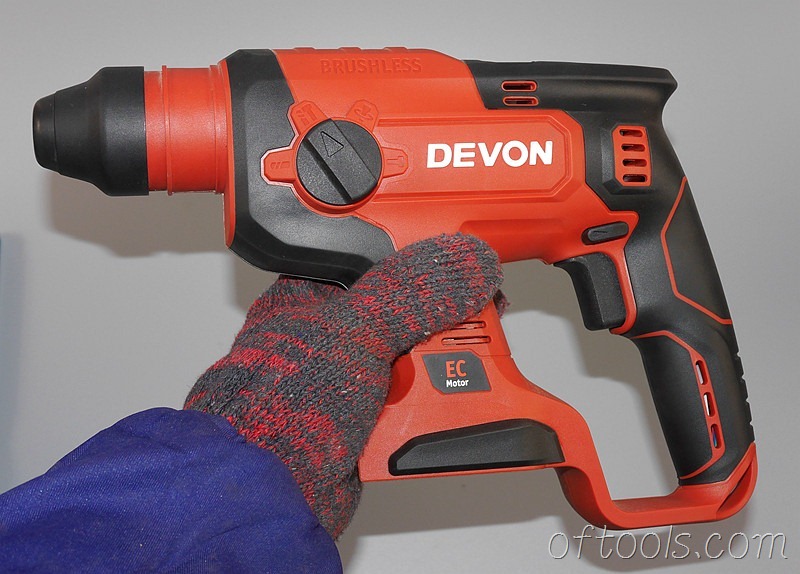

1、大有5401-Li-20RH无刷锂电锤主机

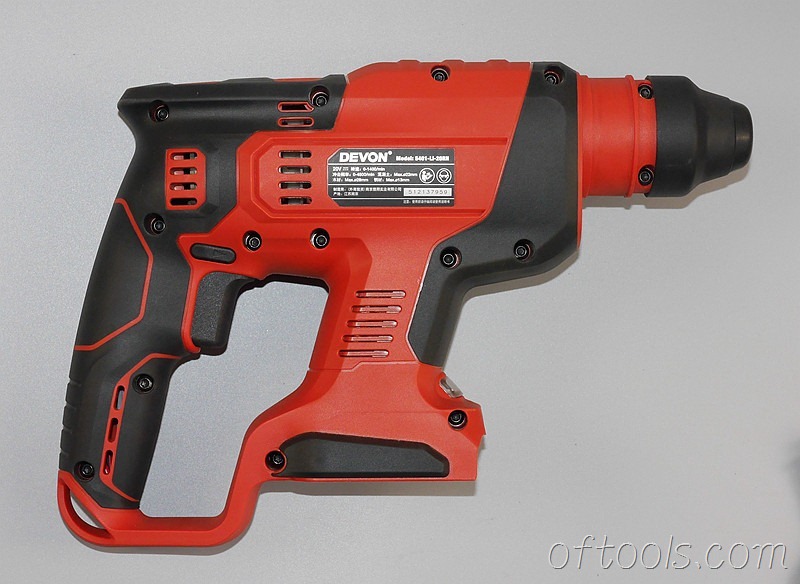

外壳整体共使用了15颗螺钉来保证结构强度:

2、大有5401-Li-20RH无刷锂电锤使用15颗螺钉

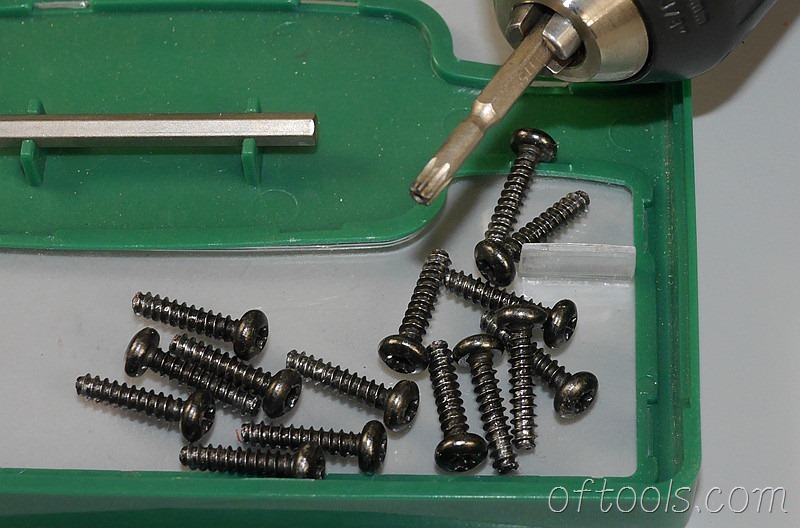

15颗T15螺钉,手拧有些费力,用电起子刷刷刷的解决了:

3、15颗粒T15螺钉



原本感觉直接可以开壳,螺钉卸完后,发现那个夹头外套对壳子还是有些影响,顺手下了吧。

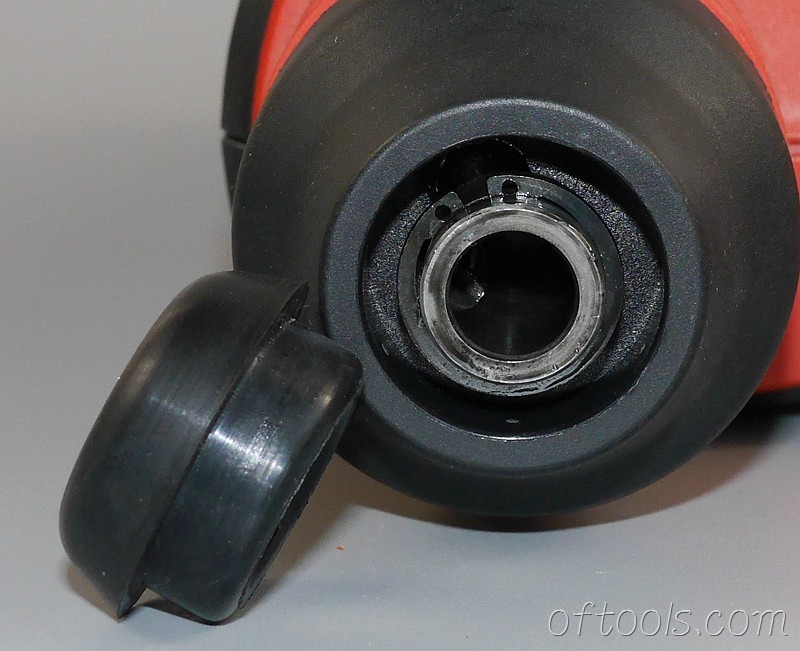

首先得硬抠出最前端的那个皮帽,这个皮帽内圈是套在卡簧上的,如下图:

4、皮套

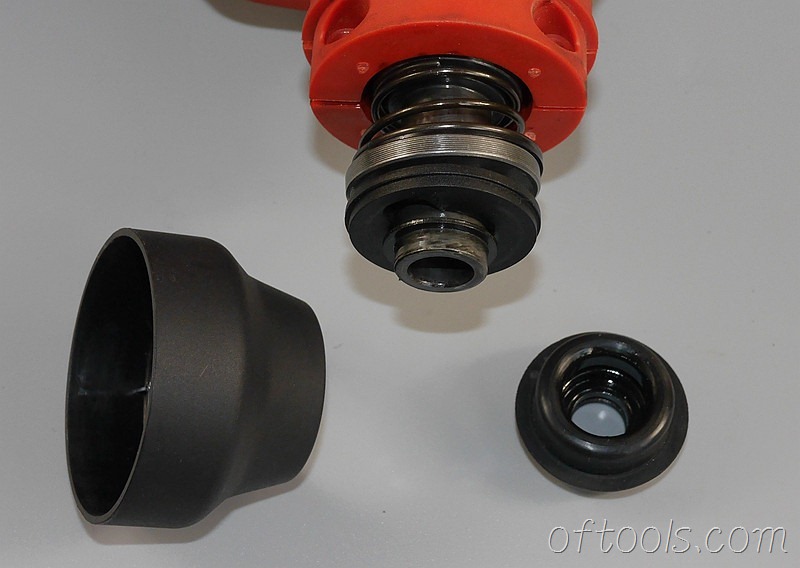

皮帽拿下后,夹头外套就可以直接拿下来了,所以某些玩家不必纠结这个外套偏摆,因为这货本身就只是套在上面的,与主轴精度无关,如下图:

5、套筒

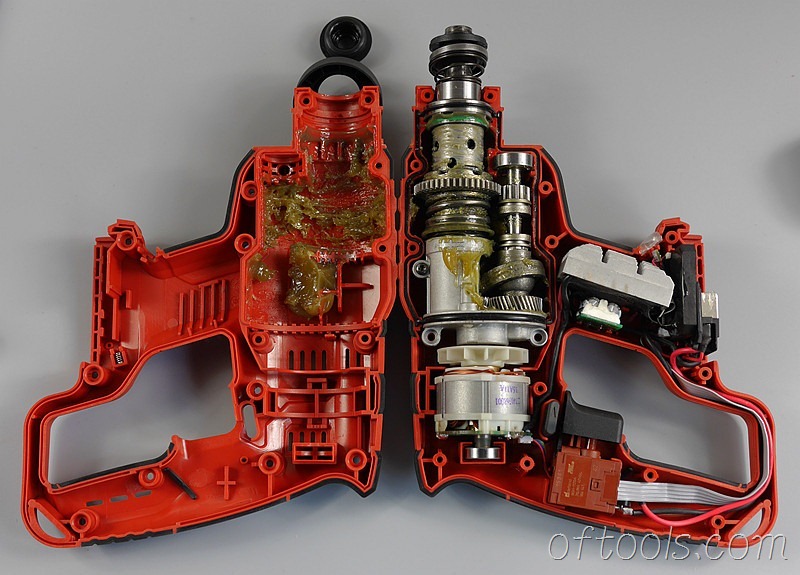

此刻可以直接掀开壳子,整体结构非常紧凑,那个黄油实际上比图片中清亮,如下图:

6、开壳

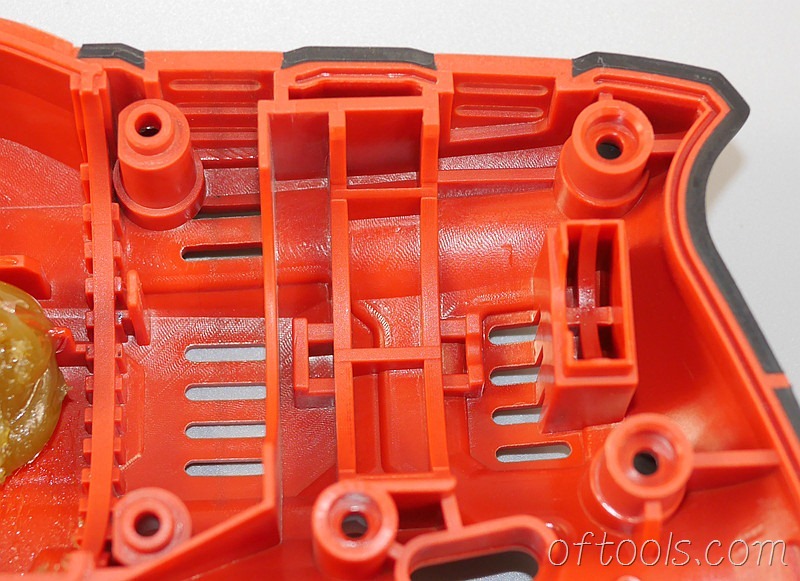

外壳特写,厚实坚固,没见毛糙,大有一直说他们使用瑞士设备打造的模具,用德国和欧盟标准的朔料粒子注塑,简单的说就是正规:

7、大有5401-Li-20RH无刷锂电锤模具特写

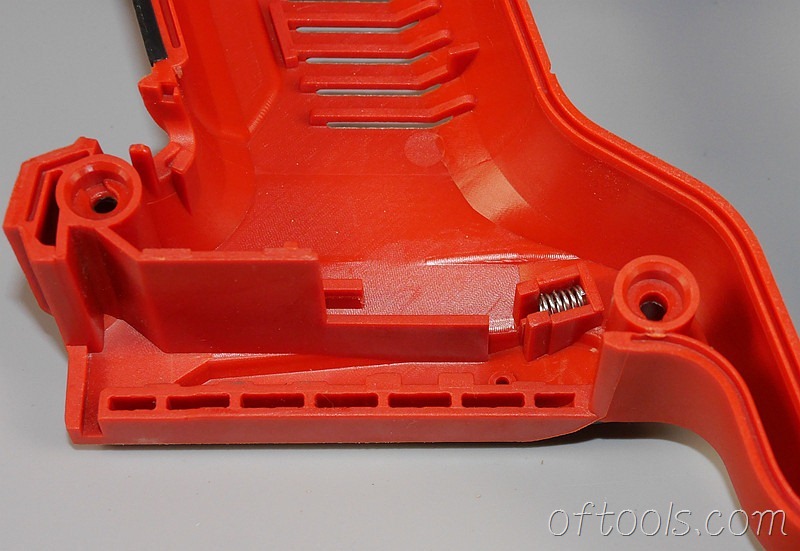

如下,这里还看到一个弹簧(另一片壳体也有一个),对应看了下,这是顶着电极板的,也就是说电池挂上后,会受压,可以避免电池松动。

8、顶着电极板的弹簧

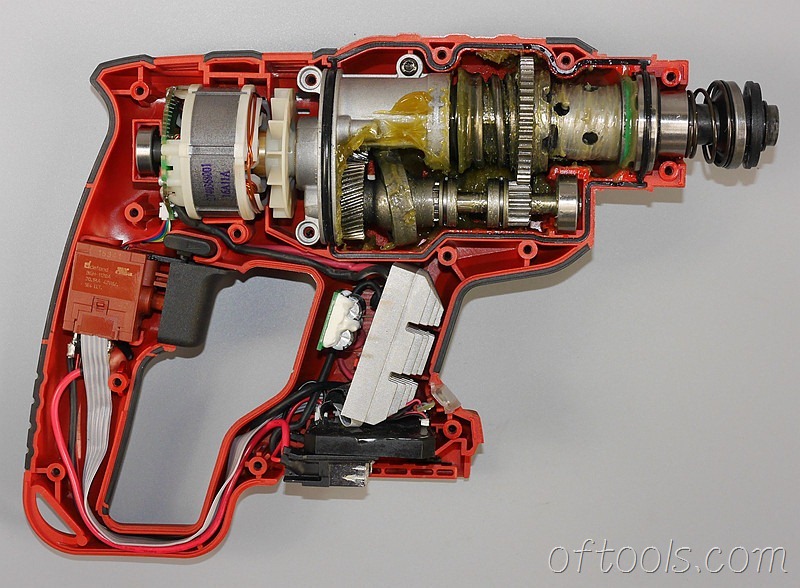

继续,电锤整体特写,满满当当的,除了为了人体工程而必须的造型,可以说是没有多余的空间:

9、大有5401-Li-20RH无刷锂电锤结构展示

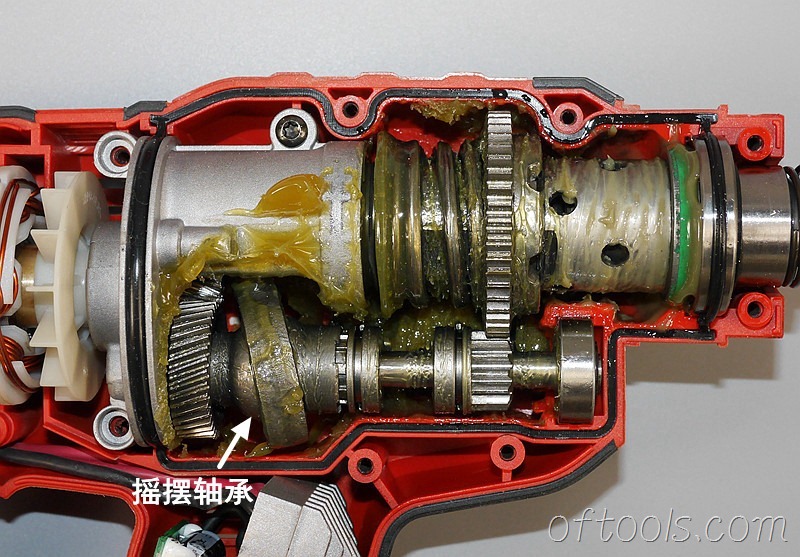

主要机构特写,摇摆轴承是枪式电锤的精髓,简单的说就是一个斜着安装的轴承,巧妙的将旋转转换成往复运动:

10、大有5401-Li-20RH无刷锂电锤结构特写

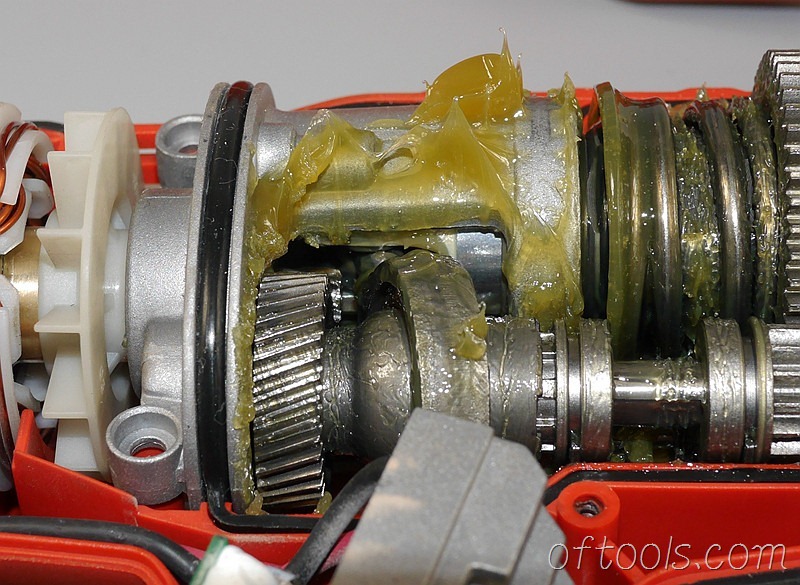

如下图,摇摆轴承上的连杆会拨动活塞往复运动,压缩空气会推动撞块锤击钻柄,电锤就得以工作,后面录了视频来演示:

11、大有5401-Li-20RH无刷锂电锤摇摆轮



继续~这里录制了一个视频来演示电锤四功能的工作原理,开壳运转,一目了然:

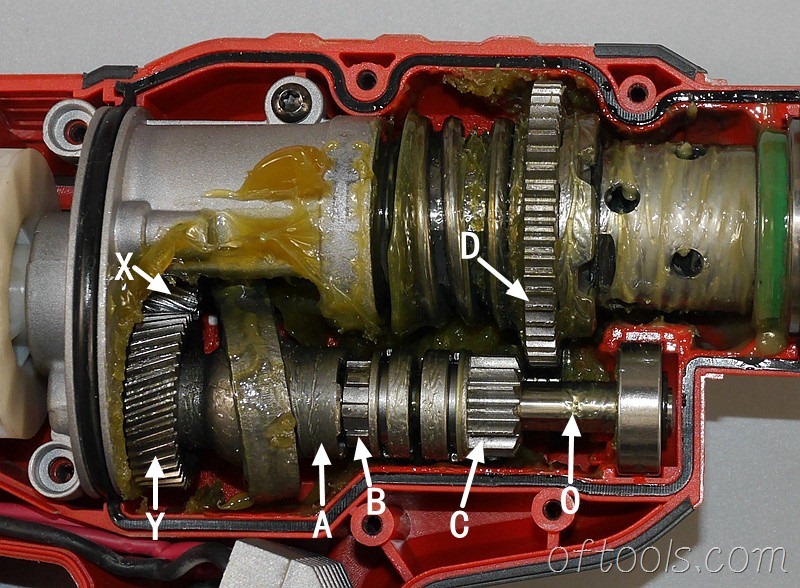

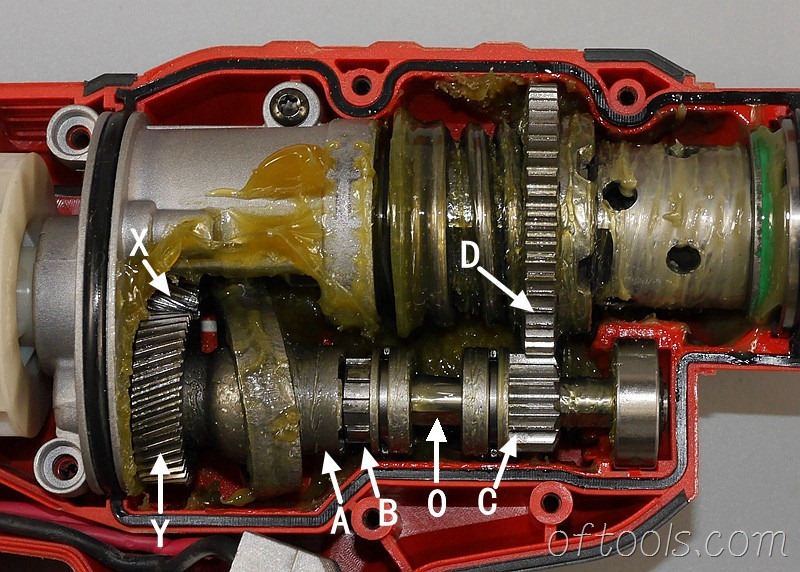

下面是图文解说这台锂电锤在紧凑空间里如何实现 平钻,锤钻,凿头角度调整,凿削 四功能的,在图中标有字母便于描述。

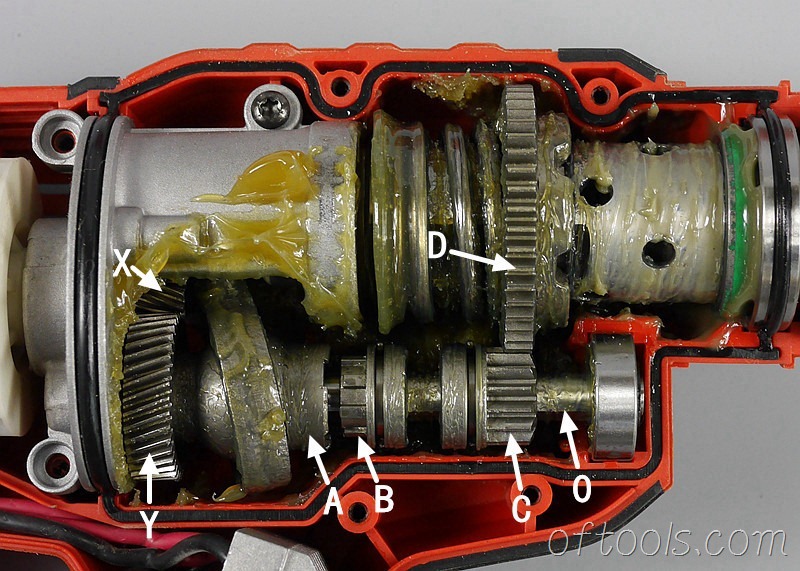

X为电机输出齿轮,驱动大齿轮Y,减速;

O是传动轴,联通着大齿轮Y,与Y同步旋转;

A表示摇摆轴承结构,套在传动轴O上,但不随O转动,工作原理上面说了,这里只需要记住A如果旋转,就会驱动气缸来锤击;

B是花键,其可以在传动轴O上前后滑动,且与O是同步转动,AB离合来实现是否启动气缸锤击;

C是齿轮,状态同B,一样可以在传动轴O上前后滑动,并与O同步转动,CD离合来实现是主轴是否旋转(钻);

B C都受模式旋钮的拨叉控制;

D为主轴大齿轮,D旋转,主轴旋转(钻);

电锤的主轴为整个气缸筒。



1,平钻功能,平钻就是像普通手电钻那样,只钻,不锤击,主要用于木材,朔料,金属的钻孔,或者做起子机用。

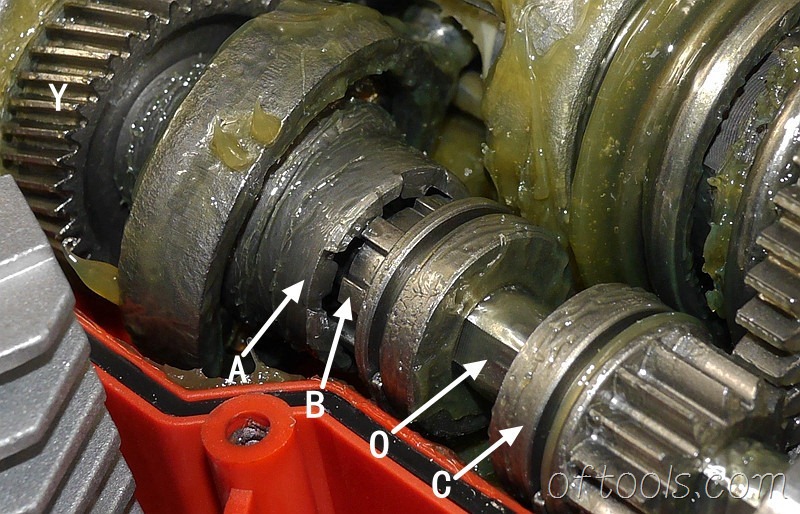

如下图为功能选择到平钻模式时,拨叉会拨动B与A脱开,拨动齿轮C咬合主轴齿轮D,此时电机通电转动,X传动Y旋转,Y带动传动轴O,C,B 旋转,

B旋转,但与A无咬合,也就是气缸不会工作(没有锤击);

C会旋转,并带动D旋转,也就是主轴会旋转(钻);

于是实现了只钻,不锤,也就是平钻功能。

12、大有5401-Li-20RH无刷锂电锤平钻模式



2、锤钻模式,锤钻也就是常说的电锤,钻孔的同时会锤击,主要用于打墙孔,效果佳。

如下图是功能选择到锤钻模式时,拨叉拨动B与A挂靠,拨动C与D挂靠。此时转动轴转动,A和D都会被驱动,气缸工作,主轴旋转,于是实现了锤击和转动同时进行,也就是锤钻。

13、大有5401-Li-20RH无刷锂电锤锤钻模式



这里要注意的是,上图看起来AB没有咬合,是因为在使用平钻功能后,AB脱离,并不会时刻对齐,所以当此时调整到锤和凿时,B只会被拨叉压着紧贴A,当传动轴转动后,AB就会迅速咬合。

如下图是B被拨叉拨动紧贴A,当需要气缸工作的时候,AB就是这种紧贴状态:

14、齿轮耦合





3、凿头角度调节,这个严格来说并不算一个独立的功能,更像是凿削功能的补充。这个模式下,会有锤击,主轴不旋转,也没锁定,简单的说能拧动。

当功能旋钮选择这个功能时,拨叉拨动BA挂靠,拨动C脱离D,从而实现只有气缸工作(凿),主轴不旋转(没有钻),主轴没有固定,所以可以根据需求来调整角度。

15、大有5401-Li-20RH无刷锂电锤凿头角度调整



4、凿削,原理同上,只不过此时主轴会被锁定。

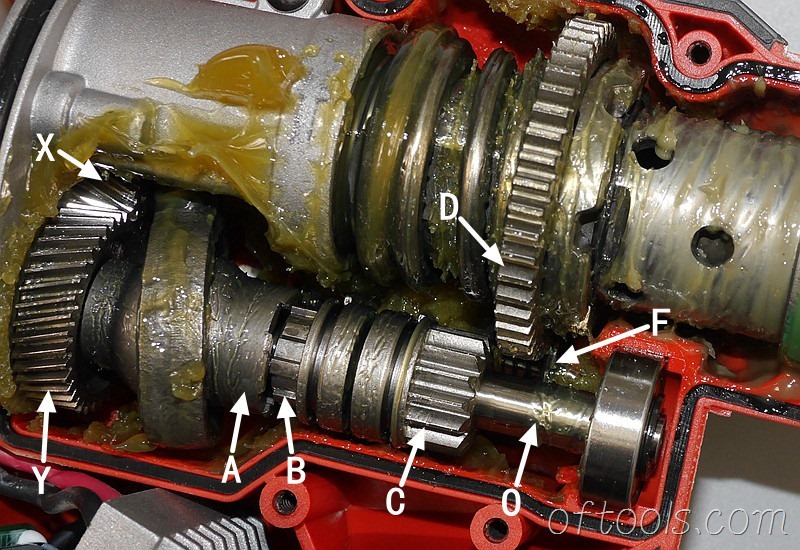

如下图,当切换到这一功能时,压块F会固定住大齿轮D,实现主轴锁定。机器运转时,气缸运转,凿头会以固定的角度进行锤击,像凿子一样。

16、大有5401-Li-20RH无刷锂电锤凿削模式

以上5401的功能介绍完毕。



继续,如下图是夹头,其实就是圆管上有开一孔,孔内有弹珠,弹珠直径略大于孔,所以不会掉入管内,弹珠大小正好对应SDS钻头柄的坑,外圈压住弹珠是就会锁定钻头柄,挎下外圈后,会释放弹珠,也就释放了钻头。

这里有个精巧的构思,实现了安装钻头无需回拉外套,而是直接插入:

首先,管壁上容纳弹珠的孔不是圆形,而是有一定行程的椭圆形;

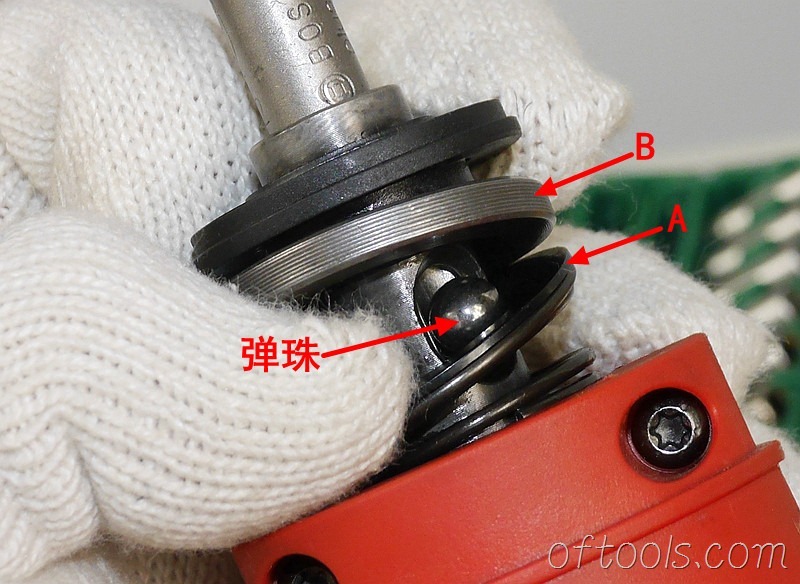

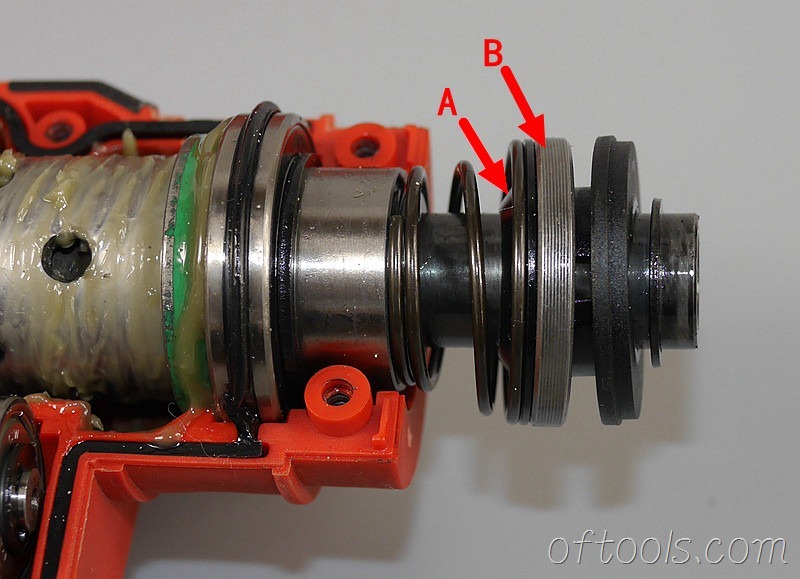

钻头柄插入时,会推动弹珠向后面移动到碟形圈A的位置,因为A内壁是碟形,所以弹珠受力会挤开A退出给钻柄让路,这样钻头柄就能直接插入。

但插入后,如果要拔出,就会带动弹珠移动到环B的位置,环B内壁是平的,弹珠显然就无法顶出了,所以钻头会被锁死,直到人为回拉夹头外套使AB后退释放弹珠,钻柄才能取出。

17、大有5401-Li-20RH无刷锂电锤SDS夹头

P1050955



继续,如下两图特写,主轴和传动轴均使用了轴承:

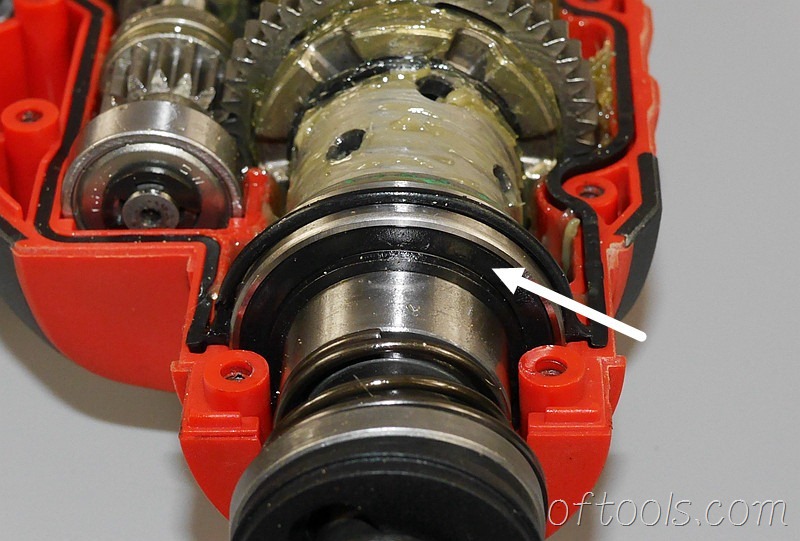

18、大有5401-Li-20RH无刷锂电锤主轴轴承

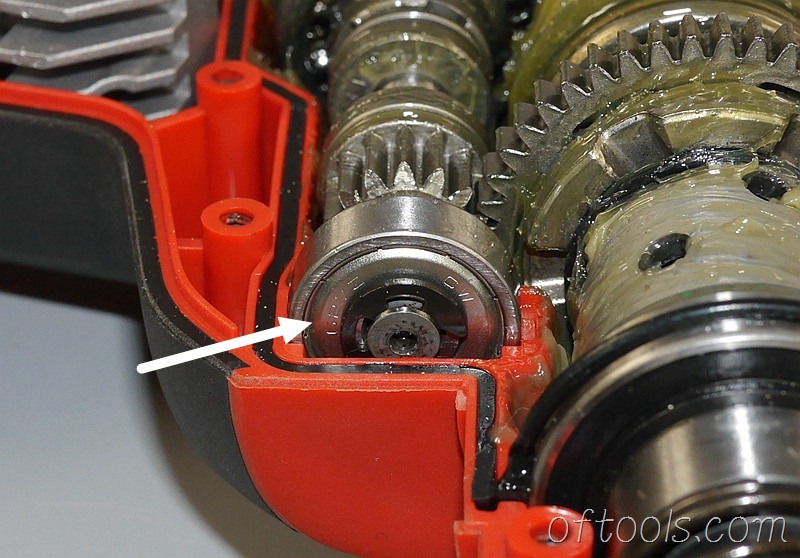

19、轴承



前面机械功能部分基本上介绍完了,下面来看大有5401重要卖点——无刷电机。

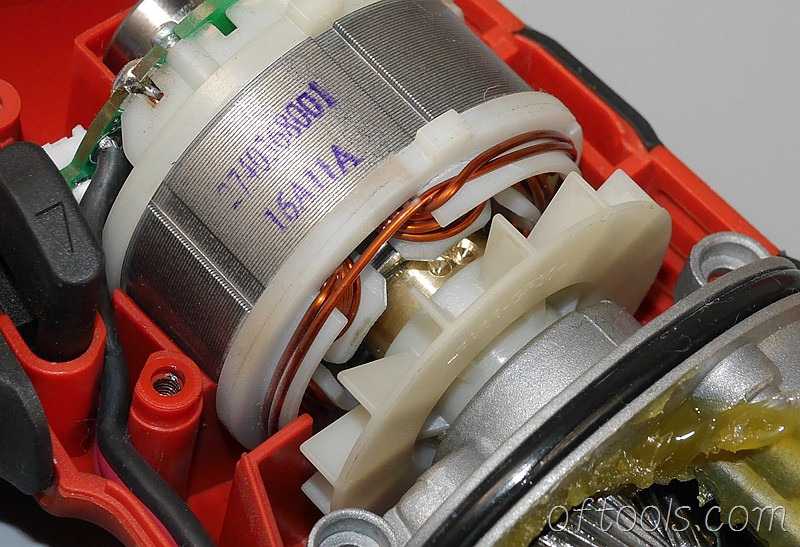

下面这个,很短,矮胖,不起眼的电机就是传说中的无刷电机,各大高端机器上标注的“EC”马达。

无刷,显然就是没有碳刷了,所以电机仓里很干净。

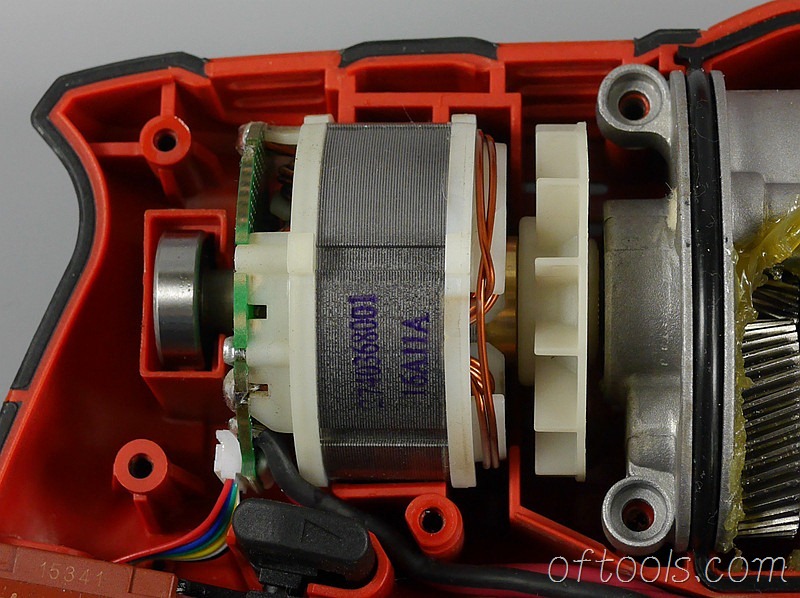

20、大有5401-Li-20RH无刷锂电锤的无刷电机

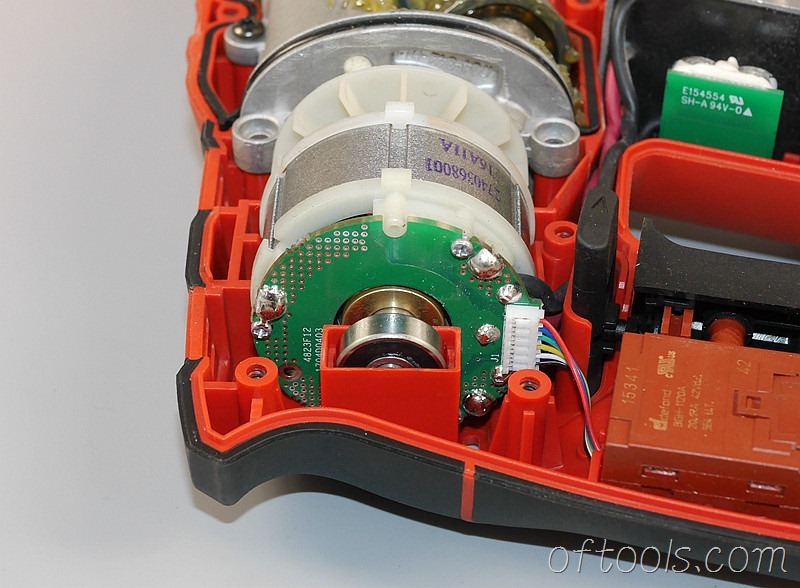

无刷也就是定子绕线圈通电,转子是强磁体独立,如下图可以看到转子上有两个浅坑,那是做过动平衡的痕迹,实际使用感觉电机运转确实很平稳。

22、无刷电机的转子平衡



无刷电机的转向、转速、输出功率等全部需要电路来完成,也就是驱动,也叫电调,控制比碳刷麻烦很多。

21、无刷电机使用轴承

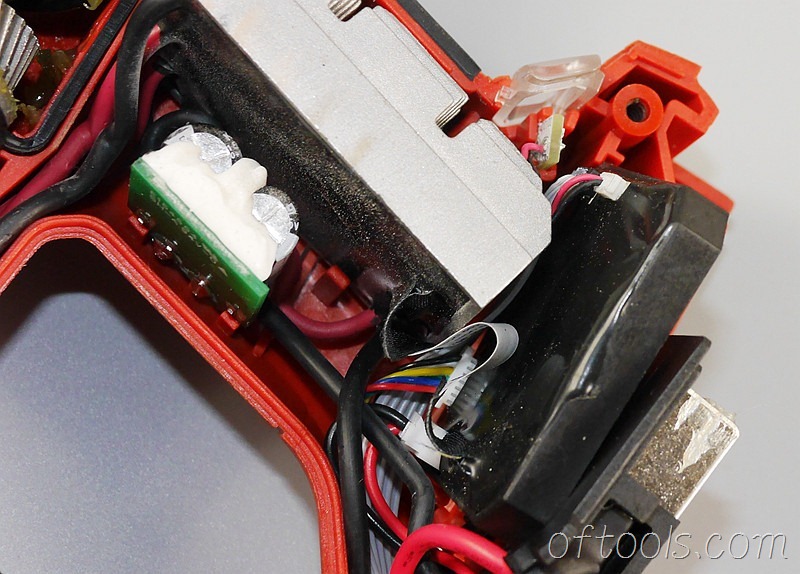

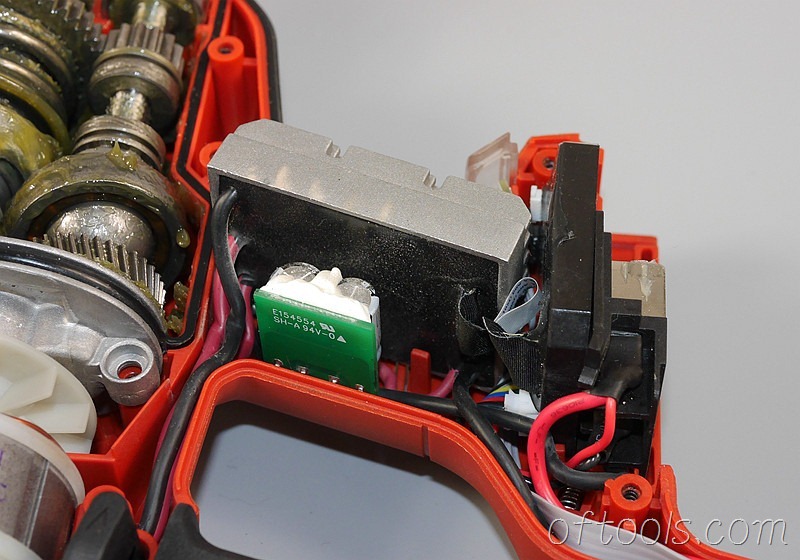

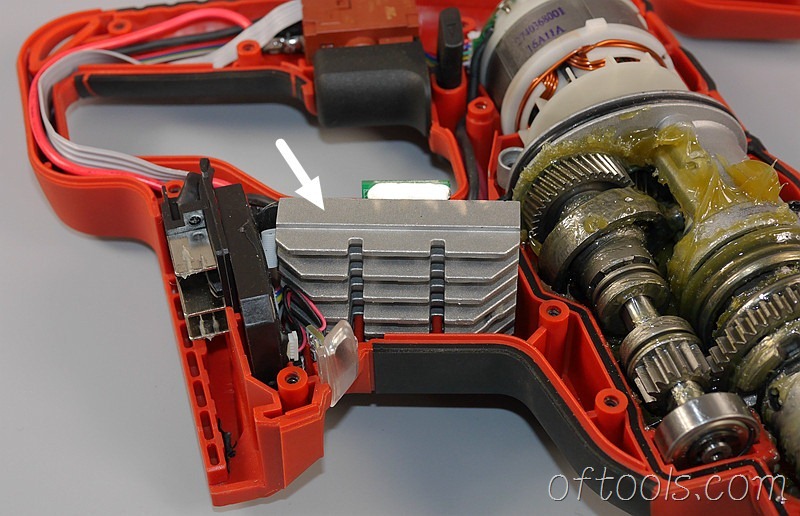

如下3图,这就是电调了,胶封的,巨大的散热片,有粗大的电源线和扁平的数据线,维修难度比有刷电动工具高很多,如果坏了,个人基本上无法维修。

但是麻烦自然有麻烦的道理,无刷电机更省电,更长寿,更安静决定了它是电动工具发展的趋势。

23、大有5401-Li-20RH无刷锂电锤电调散热片

24、电调

25、电调

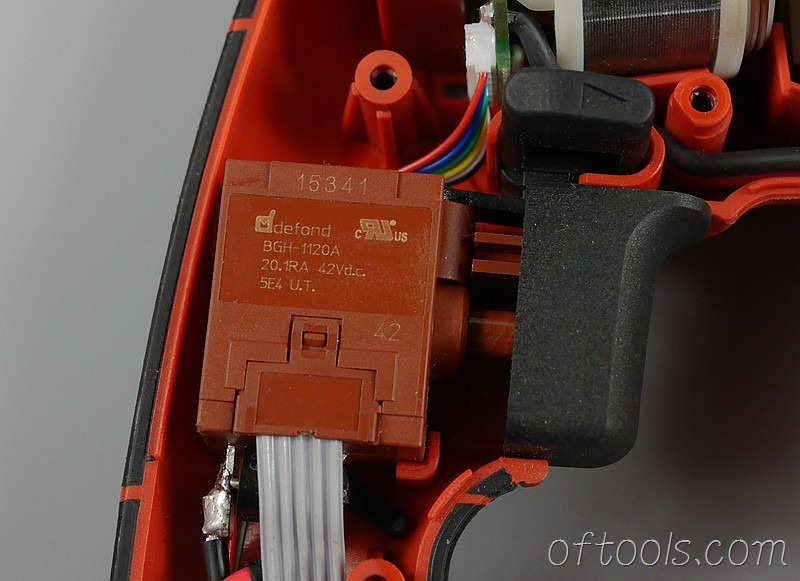

最后就是无极调速开关了,找了半天没找到这个型号的资料,看命名规则,猜测是20A的开关。

26、无极调速开关

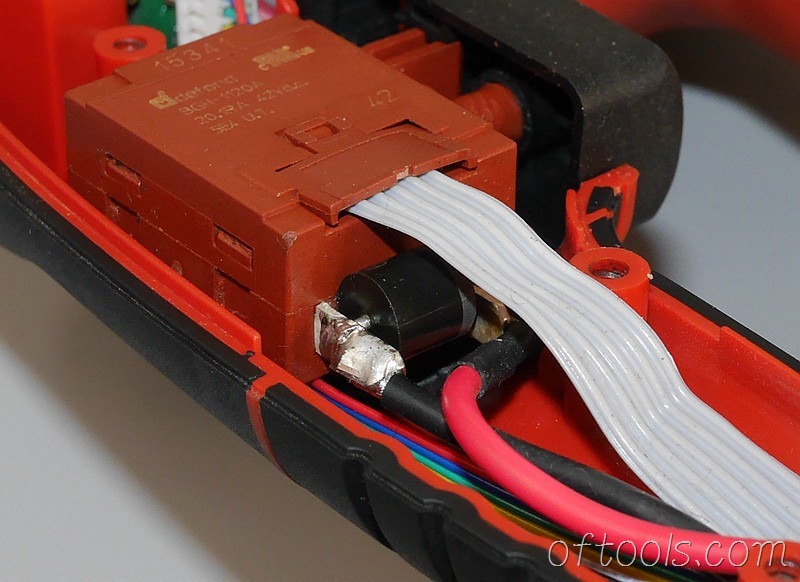

27、一个粗壮的二极管



到这里,大有(Devon)5401-Li-20RH 20V 无刷锂电锤 包含充电器/电池/主机的拆解全部完成了,总体给我的感觉是这套机器在做工,设计,用料上都做到了国产一流货的水准,除了那个5.2Ah电池包使用5.0Ah电池组有些不理解,完全没必要啊,这能差几毛钱,应该只是批次的问题吧。
