大有(Devon)5401-Li-20RH 20V 无刷锂电锤 开箱篇

大有(Devon)5401-Li-20RH 20V 无刷锂电锤系列文章包括:

开箱篇”、“拆解充电器”、“拆解电池”、“拆解主机”、“使用篇”。本文是“开箱篇”。


写在之前:

大有在12V平台有一款三用锂电锤1702-Li-12-10RE,1.5kg 1焦耳的小麻雀,轻便好用,能应付家庭日常小孔,销量还不错,也是本人很喜欢和推荐的一款工具,有兴趣可以点这里看评测!

不过小麻雀在很多场合还是力有不逮,一直在想是不是再搞一台大母鸡,真是瞌睡有人送枕头,大有厂家这几天突然发布了20V无刷锂电锤5401,本人有幸拿到了一台作为评测用,这应该属于国内最早流出的几台机器之一。


开箱的过程中录制了大有5401 20V无刷电锤的开箱视频


以下是图文开箱,一些视频中无法展示的细节会在图文中说明:

言归正传,大有这个20V锂电锤貌似去年就听说要出来了,要出来了,没想到猛然就出来了,使用无刷电机,具备 钻/锤/凿头角度调整/凿 4功能(其实准确的说是3功能),高配有5.2Ah电池包,如果最终价格友好的话,不管是对于实用党还是工具党,都会有极大诱惑。

厂家目前公布的参数如下,基本上与市电的20电锤相当:

大有5401产品信息



顺丰的速度还是挺快的,不过到本地遇爆仓,又拖了一天才送来。

如下图最大的纸盒子就是本文主角——大有5401-Li-20RH 20V锂电锤,旁边的三个“小”盒子都是12V平台的工具,有壮汉和小朋友的感觉:

1、大有5401 20v锂电锤纸盒装很巨大



纸盒装一般属于该产品系列的简配(目前没有更详细的信息),盒子被同箱子的另外三台工具压扁了,可以理解,盒子越大越容易瘪:

2、纸盒上盖被顺风压扁了



如下图是盒子上标明的续航能力,5.2Ah的电池包很猛啊,从之前使用大有工具的感觉来看,官方给的数据还是比较诚实的,worx那个20V要被虐了,呵呵!

3、大有5401 20v锂电锤的续航能力



盒子背面是大幅产品图,提及了一些卖点:

4、大有5401 20v锂电锤盒子背面是结构说明



侧面标注了产品参数,如下图:

5、大有5401 20v锂电锤盒子侧面是产品参数



另一边明确声明产品序列号在保修过程中的重要性!

6、大有很看重序列号



划开封箱贴,打开箱子,一眼看到的是附送的工具包,这个工具包的长宽大约相当于一个15寸的笔记本手提包,做工还行,布料有海绵夹层。

8、大有5401 20v锂电锤开箱,附送的工具包



拿出工具包和说明书后,可以看到主机、充电器、电池都是嵌在纸板模子里的,如下图:

9、大有5401 20v锂电锤主机、电池和充电器



呵呵,厂家也真会玩:

10、纸板模子



如下图是本套装的全部东西,主机x1、副手柄x1、深度尺x1、3A充电器x1、5.2Ah电池包x1、说明书保修卡x1、工具包x1。

11、大有5401 20v锂电锤纸盒装内全部东西



工具包做工还行,肩带太薄,其他方面都满意,如下图:

12、大有5401 20v锂电锤附送的工具包



如下两图是做工细节:

13、工具包做工还行

14、工具包上的logo



包底还做了脚:

15、包底有脚



如下图,研究了一会,各个体位都试了,还是没搞明白怎么把主机固定住,可能是我太蠢吧:

16、研究了半天,不知道怎么放



如下是说明书和保修卡以及服务网络,大致翻了一下:

说明书中并没有着重提及无刷电机和4功能,甚至没有介绍凿头方向调整和凿削(镐)的功能,对于老手来说这不算啥,机器到手就能用,但是对于第一次使用电锤的人来说可能有些茫然!

关于钻头安装方法的说明也有问题,这台电锤的夹头做过设计,可以直接插入钻头柄并自动锁定(高效率),无需回拉外套。如果按说明书来回拉外套反而不能完全插入。只有释放的时候才需要回拉。

当然,现在拿到的可能是样机,之后的批次应该会做修正。

17、大有5401 20v锂电锤的说明书保修卡

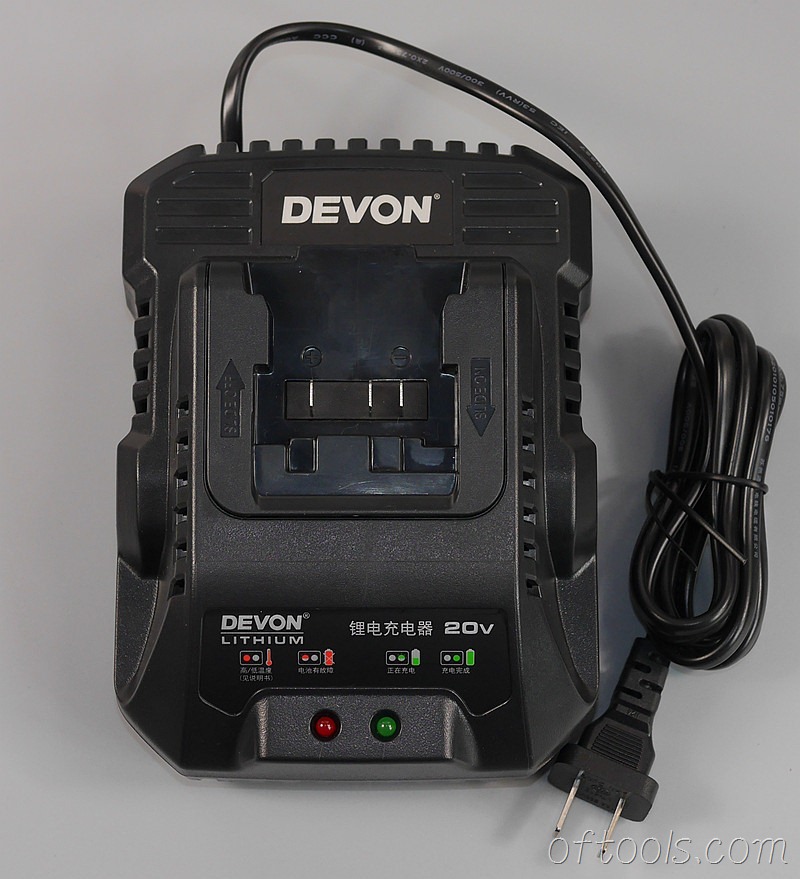

继续,20V充电器的个头很大,模具不错,内部情况在“拆解充电器”里展示,如下图:

18、大有5401 20v锂电锤充电器(5340)



充电器前脸,很直观的标明了各种状态,简单的说就是红色不正常,绿色正常!

19、大有5401 20v锂电锤充电器(5340)充电指示灯



充电器底面可见很多散热窗,隐性,可以在一定程度上遮挡异物进入。另设计了64mm间距的挂墙孔:

20、大有5401 20v锂电锤的充电器的背面



如下图是充电器铭牌,型号是5340-Li-20R,充电电流是3A,通过说明书可知还有一款更猛的快速充电器5339,可惜厂家并没打算给我一个,呵呵。

21、大有5401 20v锂电锤充电器(5340)铭牌



5340充电器的体型很大了,这是客观要求,75W,被动散热,功率越大,体型要求也越大,否则无法保证热量散发出去,如下是和几个12V充电器体型对比:

22、20v充电器和12v充电器对比

23、20v充电器和12v充电器对比



继续,如下是本套装搭配的5.2Ah电池包,型号是5150-LI-20-52,“拆解电池”有详解。

说实话这次能发5.2Ah过来有些意外,原本以为测试样机只会给2.6Ah电池的。。

24、大有5401 20v锂电锤5.2AH电池



大有的做工一直稳定,电池包手感坚固厚实,没见毛糙:

25、大有5401 20v锂电锤5.2Ah电池



触点特写,+,-,D,正负极不用说了,负极与D之间是一颗热敏电阻,监控电池温度用的,现在几摄氏度的气温测得9.58千欧。

26、大有20V锂电池(5150)触点特写



电池的另一边是卡扣和电量显示灯:

27、大有20V锂电池(5150)锂电池的侧面



如下图是卡扣的特写,这个机构也是人手经常接触的部件,做工很精细!

28、大有5401 20v锂电锤锂电池卡扣特写



如下图是电池前脸上的电量指示灯,不同于家用,电量指示对于靠工具赚钱的用户来说很重要,家用可以等充电,接活可是事情不等人,所以有必要知晓剩余电量,以便于预充和计划使用:

29、大有20V锂电池(5150)电量指示灯



电池图案下埋着一颗微动开关,按一下,指示灯会根据剩余电量多少而对应点亮,延时大约4到5秒后自动熄灭。

不管是否上机,都可以点亮查看,有这样的功能,集体使用时,可以很方便的在一堆电池包里挑选。

30、指示灯点亮



电池包底部有铭牌,型号是5150-Li-20-52,20V,5.2Ah。如下图:

31、大有20V锂电池(5150)铭牌

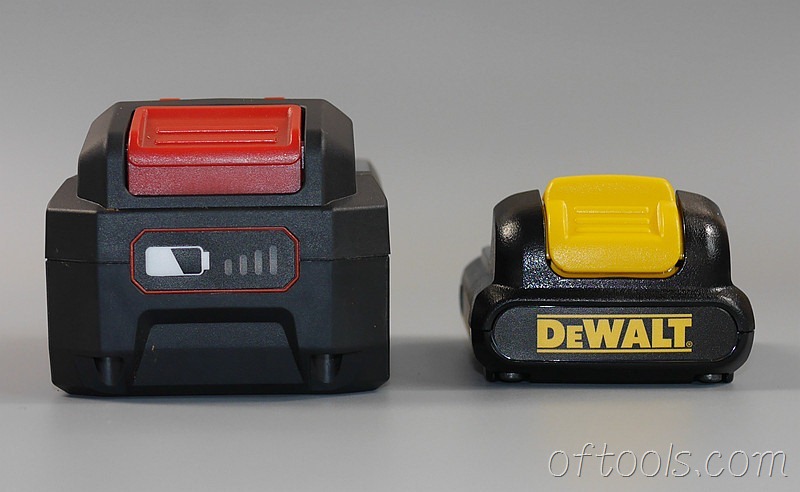

这是目前大有20V电池包里容量最大的型号,内部应该是10颗2600mah的18650动力锂电池(后面拆机发现是2500mah三星动力电池,详见“拆解电池”,应该只是批次问题),如下是与得伟10.8V 1.3Ah电池包体型对比:

32、大有20V(5150)锂电池体型与得伟10.8V锂电池体型对比

33、大有20V(5150)锂电池体型与得伟10.8V锂电池前脸对比

34、大有20V(5150)锂电池体型与得伟10.8V锂电池侧面对比



继续,主角登场,大有5401 20V无刷锂电锤主机,(后面文章已经做拆机,并开壳录制了工作演示视频,详见“拆解主机”):

35、大有5401 20v锂电锤主机



如下图是电池安装位特写,可以看到有三片宽大的电极:

36、大有5401 20v锂电锤电池安装位



装上电池包,感觉来了,一台紧凑的锂电锤:

37、大有5401 20v锂电锤正面



副把手的角度可以方便的调整,实际上使用副手柄时也必须偏过来,否则左手没地方捏:

38、大有5401 20v锂电锤手柄方向可以调节



大有产品LOGO特写,白色凸起:

39、大有商标



如下图是功能选择旋钮,4功能,从左到右分别是:平钻/锤钻/凿头角度调整/凿削(镐),这是大有5401 20V无刷锂电锤的卖点之一。

40、4功能调节,分别是钻、锤、凿头角度、凿削



机壳上醒目的BRUSHLESS(无刷)字样,这是大有5401 20V无刷锂电锤的另一个卖点:

41、大有5401 20v锂电锤机壳上有BRUSHLESS(无刷)字样



EC马达,无刷电机这是电动工具发展的趋势,更省电,更长寿,更低噪音,没有碳刷打火在一些场合也更安全。

42、使用了无刷电机的标志,EC商标



继续,如下图,金属深度尺是卡在副手柄上的,按下红色按钮就可以方便调节,注意,是按有横纹的位置,整体按下,因为关于类似的装置多次有朋友问我为什么无法松开,他们按的是按钮的尾端,翘起的那里。。。

43、大有5401 20v锂电锤副把手

47、按下就可以调节



继续,如下图是副手柄特写,做工不错,表面有贴皮,类橡皮材质,筒壁较薄应该是为了减重,但是结构强度保持的不错:

45、把手做工不错

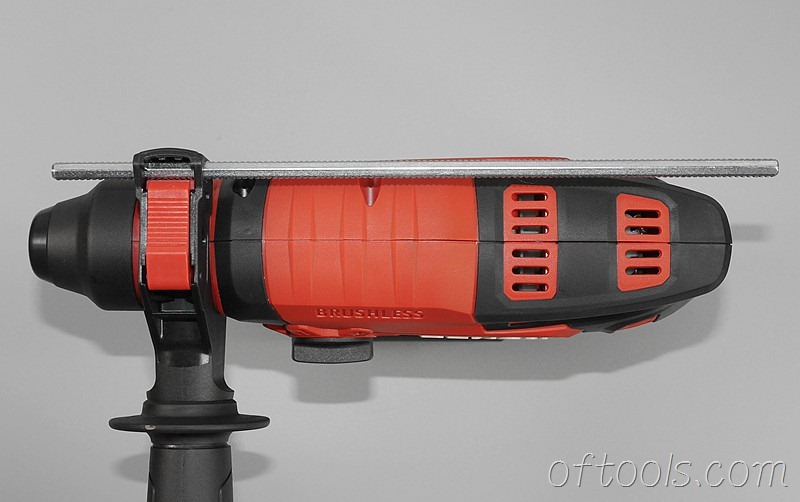

机身顶部,散热气流是从顶部窗口喷出,由侧面靠后的小窗口吸入,可以避免冷风喷脸。

46、金属杆

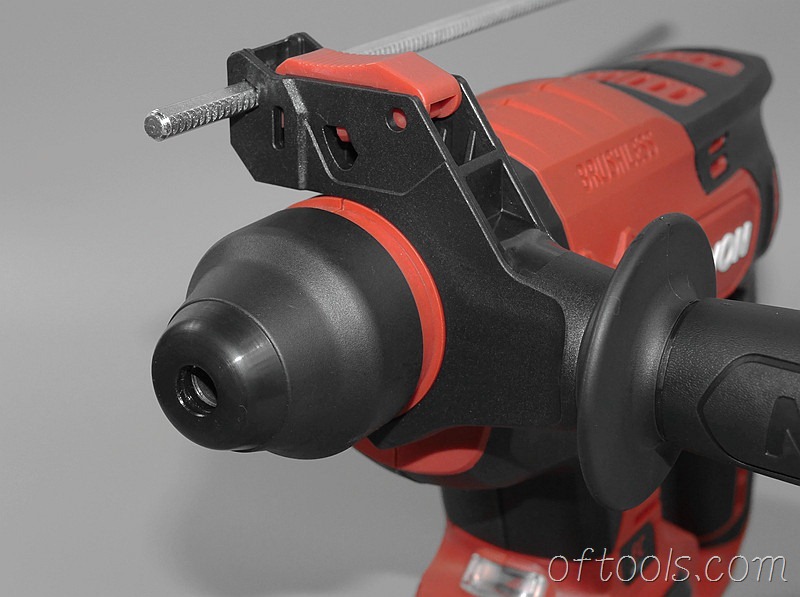

如下图,大有5401使用SDS钻头,博世主导的那个标准,就是常说的“圆柄四坑”或“两坑两槽”,国内很通行的方柄钻头在这里是不能用的:

48、大有5401 20v锂电锤使用SDS夹头



如下图是适合搭配本机使用的博世的SDS plus-3 6mm钻头

65、大有5401 20v锂电锤使用SDS钻头



如下图是装上钻头的样子(试用篇里会有视频介绍钻头的安装)

66、大有5401 20v锂电锤装上钻头



如下是大有5401电锤的前脸,这样看起来副手柄很大,其实不是因为手柄大,这就是一个正常大小的手柄,而是机身不够大:

49、前脸



如下图,夹头的斜下方对应设置了LED补光灯,里面隐约可见2颗LED灯珠,靠工具开关联动控制,轻按可单独亮灯,断电后还能延迟亮灯大约10秒。

50、大有5401 20v锂电锤下置LED照明灯

51、照明灯和电池脚特写



继续,如下图是大有5401 20V无刷锂电锤的另一面,可以看到使用了多达15颗螺钉保持结构强度:

52、大有5401 20v锂电锤反面



下面是铭牌特写,5401-Li-20RH,1400转,4500次/分,混凝土Max22mm,从参数上来看基本上与市电的20电锤相当:

53、大有5401 20v锂电锤的铭牌



继续,电锤后背也就是手柄位置全部有贴皮,并且有人体工程的影子,如下图:

54、大有5401 20v锂电锤后背



手柄特写,能与手接触的位置,都贴了皮,如下图:

55、大有5401 20v锂电锤人体工程学把手



如下图是无极调速开关和正逆向切换开关的特写:

56、正逆向拨杆和无极调速开关



在手柄末端这里还设置了穿绳孔,这个重量级手绳是掐不住了,有需要就自己准备一根肩带或者腰带挂扣吧:

57、肩带孔



继续,如下图电锤底部,也就是电池底了,电锤立放时,电池就是电锤脚,如果厂家能在电池壳底部贴两条或者四块橡皮用来做脚就好了,既能增加摩擦力,也能在放置时减震保护。。

不过很多厂家包括大牌都不做,厂家有厂家的理由,我还是自己贴吧。

58、底部没有脚,有待完善



继续,下面是重量,大有5401电锤在配备5.2Ah电池时,不装副手柄的重量实测是2.555KG

59、大有5401 20v锂电锤不装副把手重量2.55kg



配备5.2Ah,装上副手柄和深度尺时,总重量是2.77公斤

60、大有5401 20v锂电锤整机重量2.77kg



20V 5.2Ah锂电池包的重量是0.725KG

61、大有20v 5.2Ah(5150)锂电池重量

以上三个重量数字可以看出,大有5401 20V无刷锂电锤的重量控制还是很不错的,维持在市电20电锤的水平,也与国际大牌同规格锂电锤的重量相当,不装副手柄且换上2.6Ah电池包会更轻便。

(市面上各种市电20电锤的重量一般在2.3(博世轻型)~2.9KG之间,博世18V锂电锤配4Ah电池包的重量是2.6kg)



继续,在体型上大有5401 20V无刷锂电锤控制的也不错,显然会比12V的锂电钻大,但是基本上做到了与普通冲击钻相当(壮实一些),如下图:

由于目前手头没有其他品牌的20V锂电锤,所以无法做横向对比了。

62、大有5401 20v锂电锤与12V锂电钻体型对比

63、大有5401 20V锂电锤与1509冲击钻对比



单手持有些沉重,不过对于一个强壮的劳动力来说,可以使用啦,打小孔浅孔单手持问题不大,如果是大孔深孔,请注意安全勿被扭伤,一定要安装副手柄双手持!

64、大有5401 20v锂电锤单手可以操作



最后是充电待命,为后续的试用篇做准备!

67、大有5401 20v锂电锤电池充电待命



到这里开箱完毕,就目前初步印象而言,大有5401是非常吸引人的,大致总结一下:

1、使用无刷电机,更省电,更长寿,更低噪音,没有碳刷打火在一些场合也更安全;

2、具备 钻/锤/凿 全功能;

3、配备5.2Ah电池有可观的续航能力,打孔数量到了“百”这个层次。(12V电锤的续航一般只有“十”)

4、重量和性能持平20电锤,单次锤击能量有1.7焦耳。

到20V这个层次的充电工具已经有能力摆脱“玩具”的形象,在家装,安装的大部分场合都可以出场了,可以说只要是在性能范围内,“无线”的使用感受是市电工具不能比拟的。

那么,如果厂家最终定价在千元左右,这将是一台具备很强竞争力的机型,因为到目前为止,还没见有别的品牌的无刷电锤到这个价位!
