大有(DEVON)5307-LI-12F 12V 30分钟快速充电器 拆解

大有(DEVON)5307-LI-12F 是目前大有/小强 12V平台最高级别的充电器,是5241锂电钻5262锂电钻1702锂电锤5228冲击批 的标配充电器。 所以没必要重复拆解了。

大有5241锂电钻系列文章:开箱篇拆解充电器拆解电池拆解主机

大有5262锂电钻系列文章:开箱篇拆解充电器拆解电池拆解主机扭矩调节原理档位切换原理、使用篇(待编写)

大有1702锂电锤系列文章:开箱使用拆解篇拆解充电器拆解电池

大有5228冲击批系列文章:开箱使用拆解篇拆解充电器拆解电池


大有(DEVON)5307-LI-12F 充电器是大有12V电动工具的卖点之一了,3.2A的快速充电器,理论上充满一颗1.5Ah的电池包只需要半个小时。

实际上测试充满一个完全用光的电池包,夏天30度气温下需要消耗超过40分钟,充电时间是否受气温影响,只能等冬天在测试看看。

速度属于一流水平。要知道有些牌子把1小时充电标快冲,还有些牌子充电需要几个小时!

P1030565



前脸,红蓝两灯,简单的说就是红的不对,绿的正常:

P1030566



这里有贴纸,不知道是不是个别代理商所为,因为之前在亚马逊拿的大有1702锂电锤的充电器上没有这种贴纸。

P1030567



看底面,45W的充电器,充电电流达到了3.2A。

快速充电器,这也是抬高成本的一个方面,,配备快速充电器的电动工具就没有便宜的,因为快速充电会提高一系列要求。而杂牌一般就是一个山寨充电头,,成本估计几块钱。。

P1030568



线材特写,正规足料:

P1030569



充电器整体比较大。

P1030570

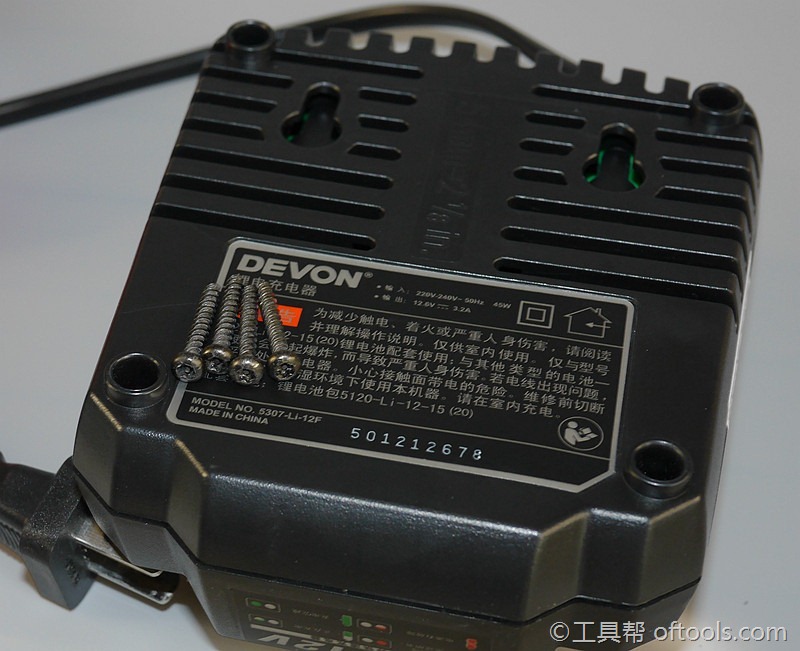

壳子没有卡扣,四颗螺丝拧下就可以打开。

P1030607



打开壳子,电路板还是很复杂的,油光发亮的应该是涂了防水膜。。
P1030608

P1030614

P1030631

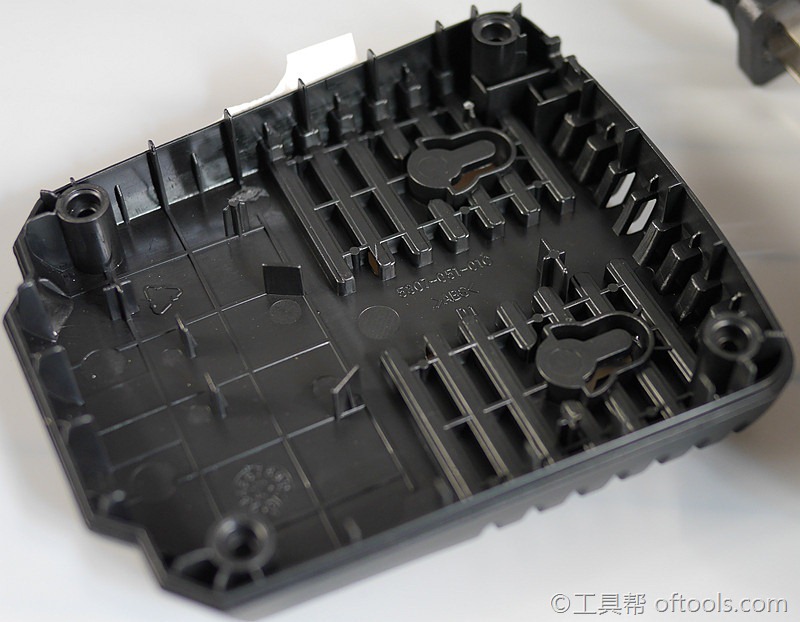

模具做工挺不错的,设计了不少隐形散热窗:

P1030611



电路板正面,布局工整,还有做了散热处理。
P1030617



壳子做的不错。

P1030618



电路板正面,这类大电流充电器,被动散热,所以电路设计让原件分布的很稀疏,便于散热!

P1030628



有个继电器,充电的时候会监控电池情况,有时候会听到继电器咔哒咔哒的切换跳动。
P1030621



各个角度特写。

P1030622

P1030623

P1030624

P1030625

P1030626

P1030627



这里还有一个可以调节的玩意,估计是厂家出厂检查的时候要调校,然后用漆封着。下图。

P1030630



小结,充电器是容易被用户忽视的一方面,很多用户觉得半小时和几小时无所谓,其实其中的差别还是有的——

如果突发需要使用锂电工具,偏偏电池没电,这个时候,快冲也就是抽根烟的事,电池就可以充过半,可以直接使用了,但是如果是慢冲,那几乎代表这次用不成了。

另一方面可以节约电池成本,快冲,上午用了,中午吃饭的时候或者休息的间歇就可以插上,很快充满。而慢冲,基本上需要两个电池,一个用一个冲才能保证不掉链子。
