得伟(DEWALT)DCD700CK2-A9 10.8V 锂电钻:充电器DCB107拆解

得伟(DEWALT)DCD700CK2-A9 10.8V 锂电钻 系列文章——充电器拆解”。

系列文章包括:“开箱篇”、“充电器拆解”、“电池拆解”、“主机拆解”、“使用篇”(待编辑)。



得伟(DEWALT)DCD700CK2-A9 一个多月前就做了开箱,现在总算抽出时间来继续了。

这个是本套装搭配的充电器,型号DCB107,支持10.8V,14.4V,18V 三种平台的电池充电,得伟这个规划不错,对于用户来说更方便利用率更高,对于厂家来说有更多精力放在主机上。

如下图DCB107充电器:

1、得伟(DEWALT)DCB107充电器



这里使用了多达8个电极触点:

2、得伟(DEWALT)DCB107充电器拥有8个电极



壳体上防伪贴同时也是防拆贴,揭开就会破:

3、得伟(DEWALT)DCB107充电器壳体上的防拆贴



壳体使用4颗螺钉固定,并设计了挂墙孔,输出22V是为了兼容18V电池,具体电压应该会对应电池来自动适配;

输出1.25A,充满1.3Ah的电池包大约一个小时吧,算是普充:

4、得伟(DEWALT)DCB107充电器使用了4颗螺钉



使用的是T15螺钉,注意螺钉头上有豁口,有点自攻钉的意思。。如下图:

5、T15螺钉



卸下螺丝后,壳子就可以打开了:

6、得伟(DEWALT)DCB107充电器打开外壳



电路板是嵌在壳子里的,直接可以拿出来:

7、电路板特写



上盖特写:

8、得伟(DEWALT)DCB107充电器的上盖模具



下壳特写:

9、得伟(DEWALT)DCB107充电器的下壳模具



电路板正面:

10、得伟(DEWALT)DCB107充电器电路板正面



电路板特写,可以看到8个电极,以下4图是4个角度对电路板的特写:

11、得伟(DEWALT)DCB107充电器电路板特写1

12、得伟(DEWALT)DCB107充电器电路板特写2

13、得伟(DEWALT)DCB107充电器电路板特写3

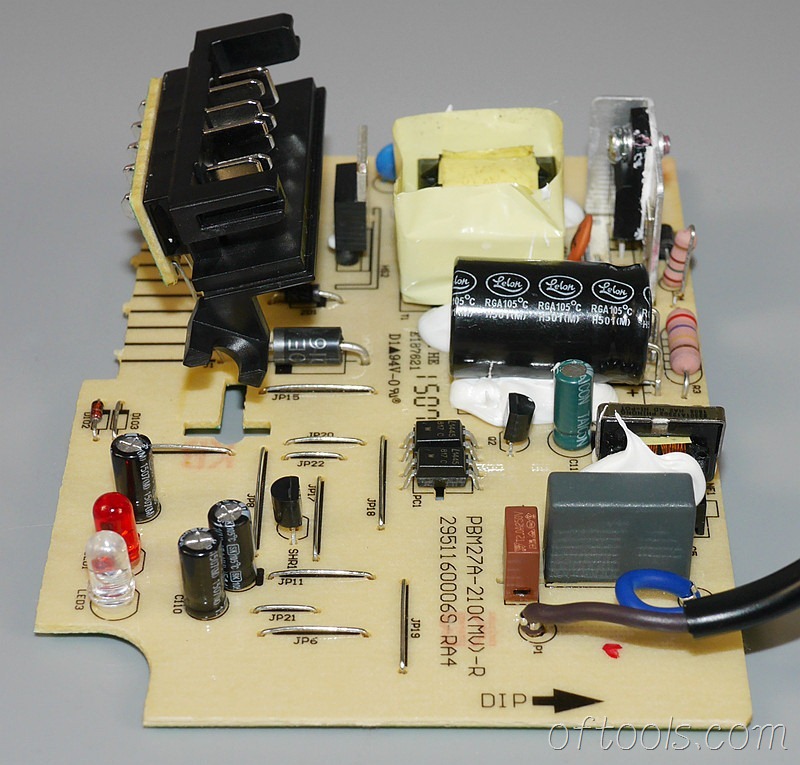

14、得伟(DEWALT)DCB107充电器电路板特写4



电路板背面:

15、得伟(DEWALT)DCB107充电器电路板反面



贴片特写:

16、得伟(DEWALT)DCB107充电器电路板贴片特写



充电器使用线材特写:

17、得伟(DEWALT)DCB107充电器线材

18、得伟(DEWALT)DCB107充电器插头



到这里充电器拆解完毕,祝大家新年愉快~

感谢围观工具帮!
