牧田 Makita 8402VD 9.6V镍镉充电式冲击钻 拆解 有齿盘特写

Makita 8402VD 是 Makita 在上个世纪九十年代推出的使用9.6V镍镉电池的冲击钻。

10mm夹头,无极调速,0~900转/分钟,每分钟冲击一万次,使用9.6V镍镉电池。

正面

10 主机



充电器,电池,主机。下图。

15 整套才能工作



两台机器的铭牌,可以看到主要技术参数。

20 铭牌



30 另一个铭牌

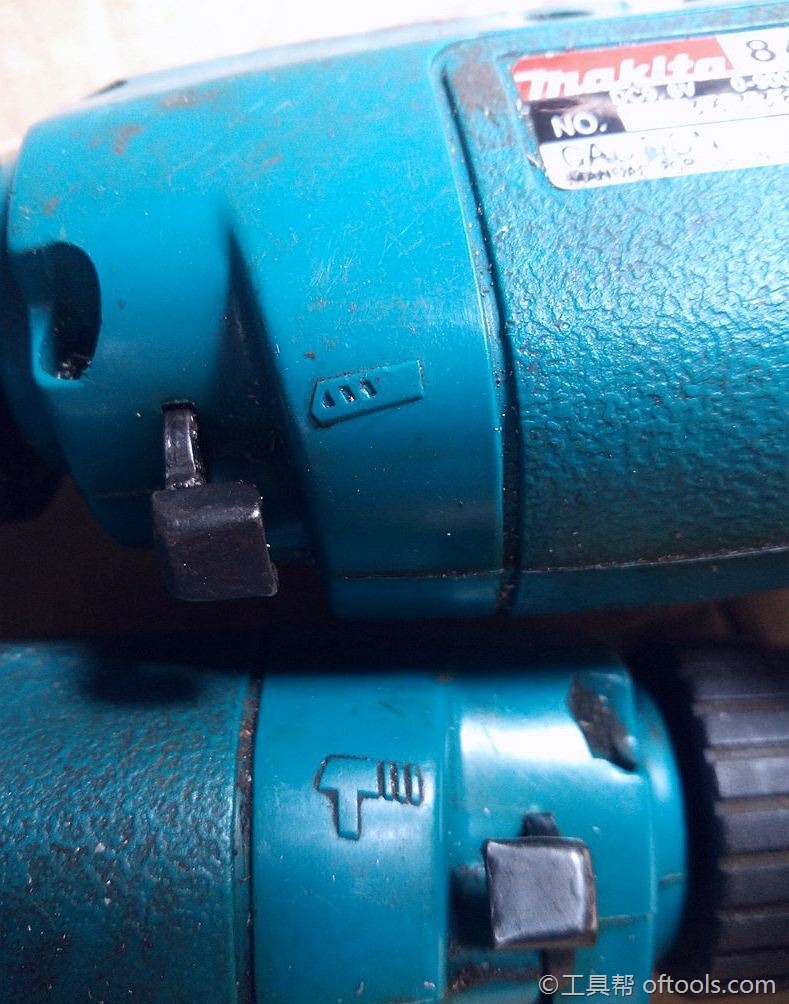

档位切换,平钻和冲击钻。下图。

40 切换开关





开壳拆解,下图。

50 拆壳





机芯总成,两级减速。

60 机芯总成



70 齿轮组



80 齿轮组



下图,冲击钻的关键机构,两个相搓的齿盘。

所谓平钻应该是通过切换开关托起其中一个齿盘,让两者无法接触,也就没有了震荡。冲击方式的话,就是两者能接触,当按压下去,就会相搓才是震荡冲击。

90 实现冲击的齿盘



电机。下图。

100 电机



壳体,下图。

110 壳子



充电器,下图。

120 充电器



完毕,感谢围观工具帮!
