良明 RYBOI 7.2V 双速充电钻 HP472 拆解

一台比较老的充电站,双速(330,520)看起来像是电压切换,带正反转,带力矩调节。

正面,下图

10 正面



反面,下图。

20 反面



脚,那里看起来还可以放置一个备用的批头。。需要使用7.2V电池包,

30 脚

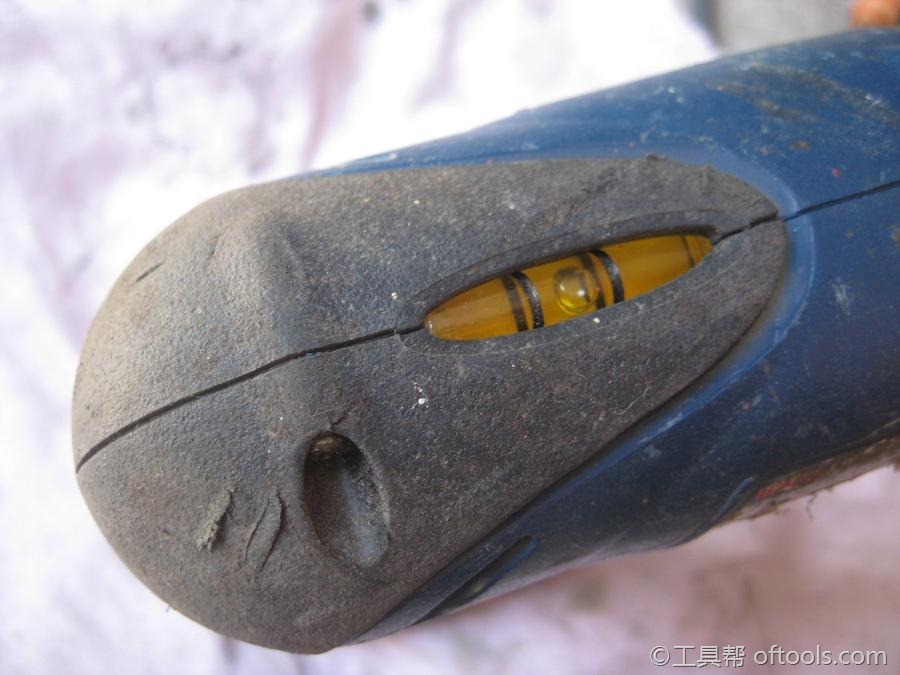

顶部镶嵌了一个气泡水平仪。

40 水平仪



铭牌。

50 铭牌



开壳,下图。

60 开壳



机芯总成。下图。

70 机芯总成



电机和开关。

80 电机和开关

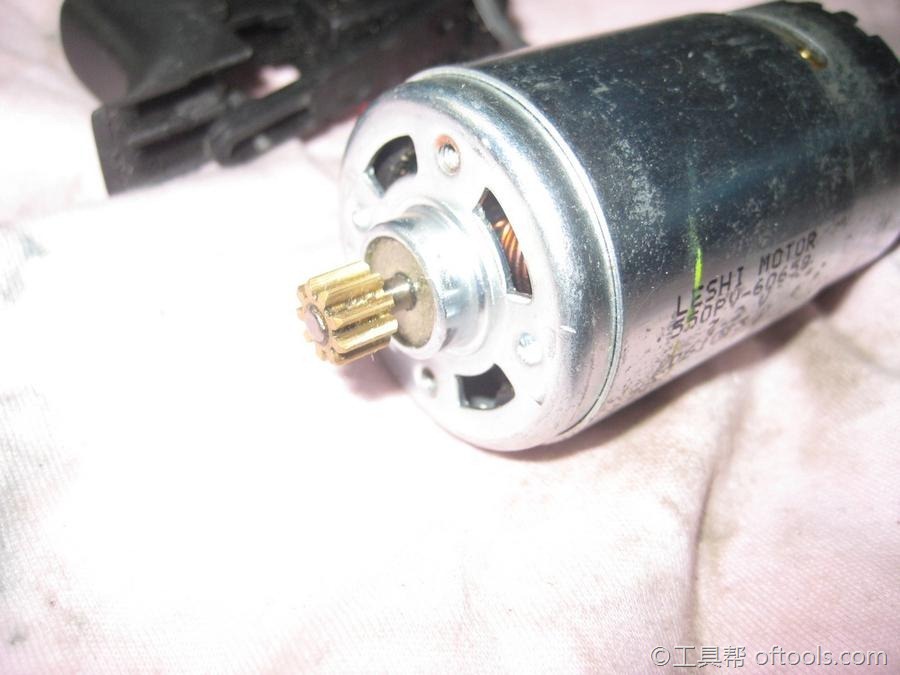

电机齿轮。

90 电机



行星减速齿轮箱,下图。看图应该是一件取出了一级减速齿轮,看到的是二级减速。

100 减速箱



取出齿轮后,

105 齿轮筒



齿轮筒,这货除了衔接两级减速的作用外,还肩负在实现设置力矩阀值(力矩调节)的功能。

110 齿轮筒



力矩阀值(力矩调节)靠这些坎配合圆顶弹珠来实现,超过设定力矩,就会打滑。

120 齿轮筒

130 用于力矩调节的坎

140 用于力矩调节的坎

这一圈弹珠是用来配合上图的坎,实现力矩调节功能,通过调节弹珠的压力大小,靠控制打滑力矩的大小。。

150 用于力矩调节



大致就是这样吧。感谢围观工具帮!
